Таблицы размеров дюймовых резьб
В современном машиностроении и промышленности дюймовые резьбы размеры таблица являются необходимым инструментом для инженеров, конструкторов и специалистов по закупкам. Точные данные о параметрах американских и британских стандартов позволяют правильно подбирать крепеж, инструмент и комплектующие для импортного оборудования.
Основные типы дюймовых резьб и их применение
Система дюймовых резьб включает несколько основных стандартов, каждый из которых имеет специфические области применения:
- UNC (Unified National Coarse) — унифицированная крупная резьба общего назначения
- UNF (Unified National Fine) — унифицированная мелкая резьба для точных соединений
- UNS (Unified National Special) — специальные резьбы нестандартных размеров
- NPT (National Pipe Taper) — коническая трубная резьба для герметичных соединений
- BSW (British Standard Whitworth) — британский стандарт с углом профиля 55°
Американская дюймовая резьба UNC — таблица размеров
Резьба UNC характеризуется крупным шагом и высокой стойкостью к износу. Приведенная ниже американская дюймовая резьба размеры таблица содержит основные параметры в миллиметрах:
| Обозначение резьбы | Наружный диаметр, мм | Шаг резьбы (ниток/дюйм) | Внутренний диаметр, мм | Диаметр по впадинам, мм |
|---|---|---|---|---|
| 1/4″ — 20 UNC | 6,35 | 20 | 5,35 | 4,98 |
| 5/16″ — 18 UNC | 7,94 | 18 | 6,81 | 6,43 |
| 3/8″ — 16 UNC | 9,53 | 16 | 8,18 | 7,77 |
| 1/2″ — 13 UNC | 12,70 | 13 | 10,89 | 10,36 |
| 5/8″ — 11 UNC | 15,88 | 11 | 13,77 | 13,12 |
| 3/4″ — 10 UNC | 19,05 | 10 | 16,89 | 16,16 |
Американская дюймовая резьба UNF — таблица размеров
Мелкая резьба UNF обеспечивает лучшее сопротивление вибрациям и более точную регулировку. Таблица размеры дюймовых резьб в мм таблица для стандарта UNF:
| Обозначение резьбы | Наружный диаметр, мм | Шаг резьбы (ниток/дюйм) | Внутренний диаметр, мм | Диаметр по впадинам, мм |
|---|---|---|---|---|
| 1/4″ — 28 UNF | 6,35 | 28 | 5,61 | 5,39 |
| 5/16″ — 24 UNF | 7,94 | 24 | 7,04 | 6,78 |
| 3/8″ — 24 UNF | 9,53 | 24 | 8,63 | 8,37 |
| 1/2″ — 20 UNF | 12,70 | 20 | 11,43 | 11,10 |
| 5/8″ — 18 UNF | 15,88 | 18 | 14,43 | 14,05 |
| 3/4″ — 16 UNF | 19,05 | 16 | 17,32 | 16,89 |
Британская дюймовая резьба BSW — таблица размеров
Британский стандарт Whitworth отличается углом профиля 55° и закругленными вершинами. Сравнительная таблица размеров:
| Обозначение резьбы | Наружный диаметр, мм | Шаг резьбы (ниток/дюйм) | Внутренний диаметр, мм | Радиус закругления, мм |
|---|---|---|---|---|
| 1/4″ BSW | 6,35 | 20 | 5,19 | 0,137 |
| 5/16″ BSW | 7,94 | 18 | 6,55 | 0,152 |
| 3/8″ BSW | 9,53 | 16 | 7,89 | 0,171 |
| 1/2″ BSW | 12,70 | 12 | 10,72 | 0,228 |
| 5/8″ BSW | 15,88 | 11 | 13,71 | 0,249 |
| 3/4″ BSW | 19,05 | 10 | 16,61 | 0,274 |
Трубные дюймовые резьбы NPT/NPS
Трубные резьбы NPT (конические) и NPS (цилиндрические) используются для создания герметичных соединений в гидравлических и пневматических системах.
| Обозначение резьбы | Наружный диаметр, мм | Шаг резьбы (ниток/дюйм) | Длина свинчивания, мм | Конусность |
|---|---|---|---|---|
| 1/8″ NPT | 10,24 | 27 | 4,10 | 1:16 |
| 1/4″ NPT | 13,62 | 18 | 5,79 | 1:16 |
| 3/8″ NPT | 17,06 | 18 | 6,14 | 1:16 |
| 1/2″ NPT | 21,22 | 14 | 8,13 | 1:16 |
| 3/4″ NPT | 26,57 | 14 | 8,61 | 1:16 |
Точные данные о размерах дюймовых резьб критически важны для правильного подбора крепежа и инструмента. Компания ЮТС предлагает комплексные решения в области крепежных элементов и метизов, соответствующих международным стандартам качества. Наши специалисты помогут подобрать оптимальные компоненты для ваших задач.
Часто задаваемые вопросы о дюймовых резьбах

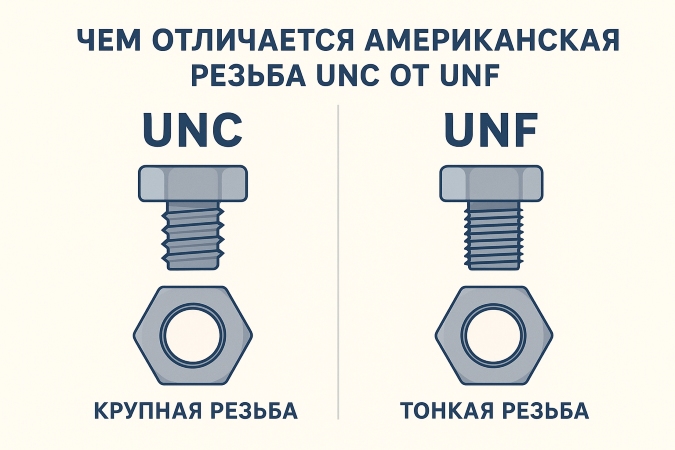

Чем отличается американская резьба UNC от UNF?
UNC (Unified National Coarse) имеет крупный шаг и применяется для общих соединений, тогда как UNF (Unified National Fine) с мелким шагом используется в точной механике и условиях вибрационных нагрузок.
Как перевести дюймовые размеры резьбы в миллиметры?
Для перевода дюймов в миллиметры используйте коэффициент 25,4. Например, резьба 1/2″ имеет наружный диаметр 12,7 мм (0,5 × 25,4). Однако точные значения могут незначительно отличаться из-за допусков стандартов.
В чем разница между резьбами NPT и BSPT?
NPT (американский стандарт) и BSPT (британский стандарт) имеют разные углы профиля (60° и 55° соответственно) и шаги резьбы. Они не взаимозаменяемы и требуют соответствующих фитингов.
Как обозначается левая дюймовая резьба?
Левая дюймовая резьба обозначается добавлением букв «LH» (Left Hand) после обозначения размера, например: 1/2″ — 13 UNC LH.
Где применяется резьба UNS?
Резьба UNS (Unified National Special) используется для специальных применений, не охваченных стандартными рядами UNC и UNF, например, в аэрокосмической промышленности или специальном оборудовании.

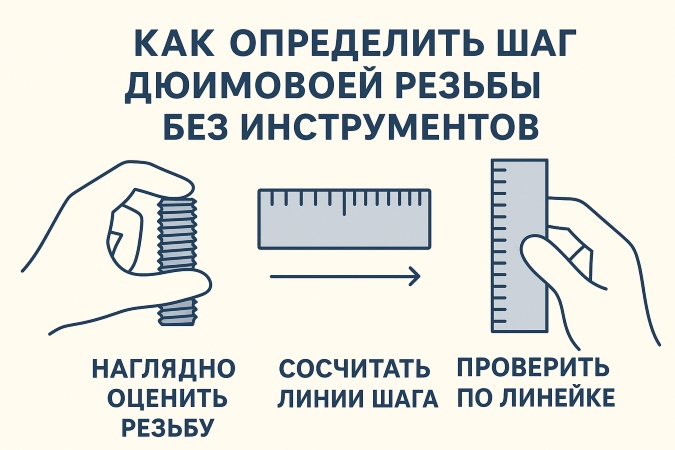

Как определить шаг дюймовой резьбы без инструментов?
Для приблизительного определения шага можно использовать метод подсчета количества витков на отрезке в 1 дюйм (25,4 мм). Однако для точных измерений рекомендуется использовать резьбомеры или штангенциркуль с нониусом.
Похожие статьи
Инструкция: как нарезать резьбу метчиком в металле
Формирование внутренней резьбы — фундаментальная операция в металлообработке и слесарном деле. Качественный результат этой процедуры напрямую зависит от трёх составляющих:...
Читать больше

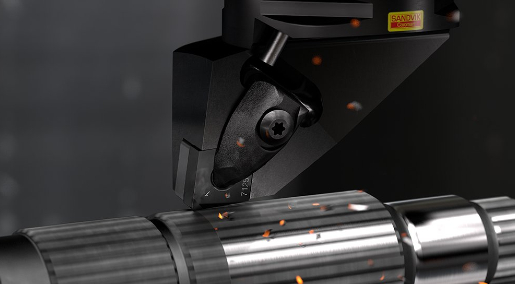

Режимы резания для инструментов Sandvik
Компания SPB UTS поставляет высококачественный металлорежущий инструмент Sandvik, обеспечивающий максимальную эффективность обработки металлов. В этой статье мы разберем режимы резания...
Читать больше

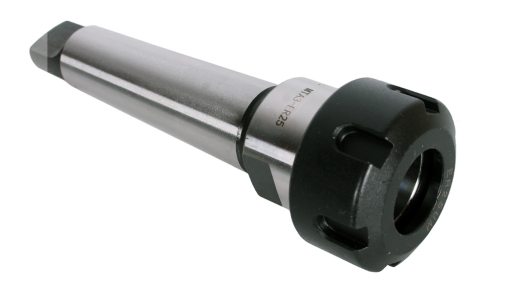

Принцип работы и устройство цанговых патронов
Цанговый патрон — это высокоточное зажимное устройство, предназначенное для фиксации инструмента (свёрл, фрез, развёрток) или заготовки цилиндрической формы на металлорежущем...
Читать больше

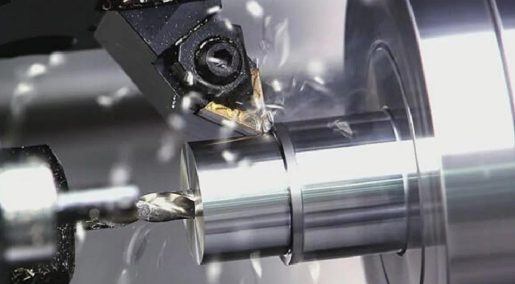

Износ токарных пластин: причины и как продлить срок службы
