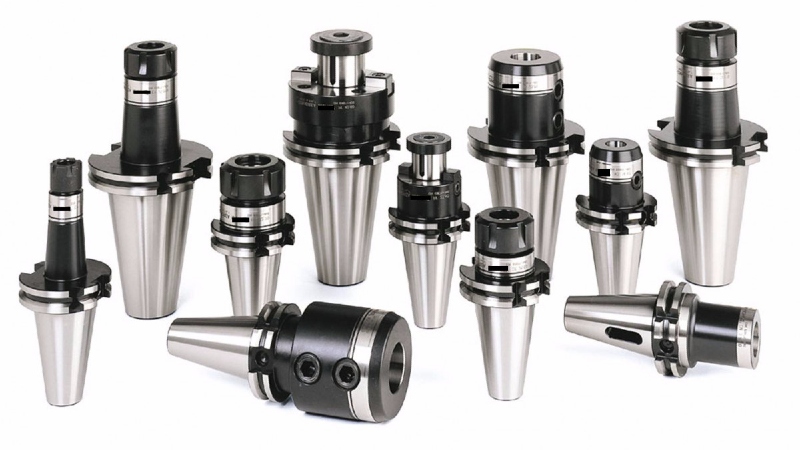

Виды оправок для фрезерных станков: классификация и особенности применения

Фрезерные станки широко используются в металлообработке, деревообработке и других отраслях промышленности. Одним из ключевых элементов оснастки являются оправки, которые обеспечивают надежное крепление режущего инструмента и передачу вращательного момента от шпинделя. В зависимости от типа фрезерного станка и выполняемых операций применяются различные виды оправок. В этой статье рассмотрим их классификацию, конструктивные особенности и сферу применения.

Классификация оправок для фрезерных станков

Оправки можно разделить на несколько категорий по следующим критериям:

• По типу крепления (конусность, хвостовик, фланцевое соединение);
• По назначению (для концевых, торцевых, дисковых фрез и др.);
• По конструкции (цельные, сборные, разжимные).

Рассмотрим основные виды оправок подробнее.

Основные виды оправок и их особенности

Оправки с конусом Морзе

Используются в универсальных и вертикально-фрезерных станках. Конус Морзе (MT) обеспечивает точную центровку и надежную фиксацию.

Оправки с конусом 7:24 (ISO, SK, BT, CAT)

Применяются в современных станках с ЧПУ. Конус 7:24 обеспечивает быструю смену инструмента и высокую точность.

Разновидности:

• SK – стандарт DIN 69871 (Европа);
• BT – японский стандарт (JIS B 6339);
• CAT – американский стандарт (ANSI/ASME B5.50).

Гидропламповые оправки

Используют давление жидкости для фиксации инструмента, что обеспечивает высокую точность и минимальное биение.

Применение:

• Высокоскоростная обработка (HSM);
• Чистовое фрезерование с минимальными допусками.

Термопламповые оправки

Инструмент фиксируется за счет теплового расширения оправки. При нагреве отверстие расширяется, после остывания – плотно обжимает хвостовик фрезы.

Применение:

• Высокоточная обработка;
• Микрофрезерование.

Цанговые оправки

Используют цанговый зажим для фиксации инструмента. Подходят для концевых фрез с цилиндрическим хвостовиком.

Типы цанг:

• ER (самые распространенные);
• TG;
• DA.

Фрезерные оправки с концевыми фрезами

Предназначены для крепления концевых фрез и используются в горизонтально-фрезерных станках.

Особенности:

• Жесткая конструкция;
• Возможность установки нескольких фрез;
• Используются в пазовании и профильном фрезеровании.

Оправки для торцевых фрез

Имеют фланцевое крепление и применяются для установки крупногабаритных торцевых фрез.

Как выбрать оправку для фрезерного станка?

При выборе оправки учитывайте:

1. Тип станка (вертикальный, горизонтальный, ЧПУ);
2. Вид обработки (черновая, чистовая, высокоскоростная);
3. Тип фрезы (торцевая, концевая, дисковая);
4. Требуемая точность (гидро- и термопламповые – для высокоточной обработки, цанговые – для универсальных задач).

Заключение

Оправки для фрезерных станков играют ключевую роль в качестве и точности обработки. Выбор подходящего типа зависит от технологических задач, оборудования и требований к производительности. Для тяжелых режимов резания лучше подходят оправки с конусом 7:24, для высокоточной обработки – гидро- и термопламповые, а для универсальных работ – цанговые. Правильный подбор оснастки позволит повысить эффективность фрезерных операций и продлить срок службы инструмента.
