Инструкция: как нарезать резьбу метчиком в металле

Формирование внутренней резьбы — фундаментальная операция в металлообработке и слесарном деле. Качественный результат этой процедуры напрямую зависит от трёх составляющих: корректно подобранного режущего инструмента, соблюдения технологического процесса и применения специализированной смазки. В данном материале мы детально разберём алгоритм ручного нарезания резьбы, классификацию метчиков и дадим практические рекомендации по извлечению обломка в случае поломки.

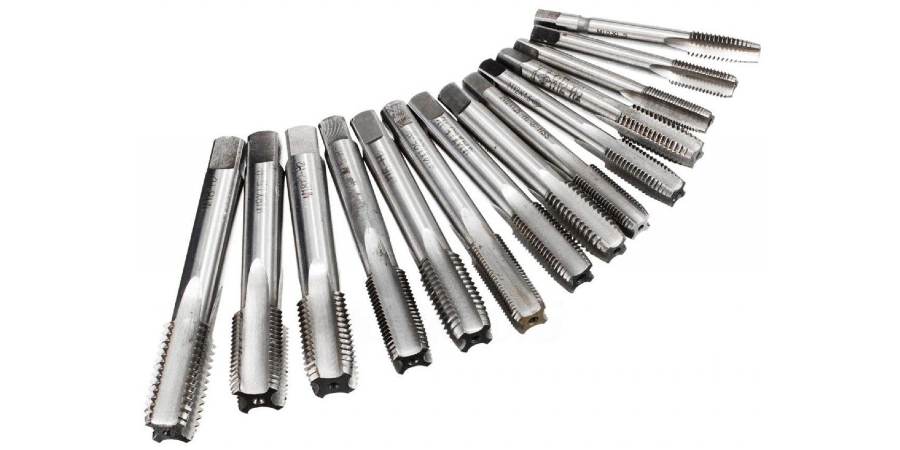

Классификация и особенности метчиков для нарезания резьбы

Метчик — это металлорежущий инструмент с режущими кромками и канавками для отвода стружки, предназначенный для формирования точной внутренней винтовой поверхности. Выбор конкретного типа определяется задачей и условиями работы.

Основные разновидности метчиков

По способу применения:
- Ручные (слесарные) метчики. Поставляются комплектами из двух или трёх номеров (№1 — черновой, №2 — промежуточный, №3 — чистовой). Предназначены для поэтапного формирования резьбы с помощью воротка. Последовательное использование всех номеров из набора обеспечивает минимальную нагрузку на инструмент и получение чистого, точного профиля.
- Машинные (машинно-ручные) метчики. Отличаются укороченной заборной частью и повышенной прочностью. Предназначены для работы на токарных или сверлильных станках, но также могут использоваться и для ручного нарезания, зачастую за один проход.
- Гаечные метчики. Имеют длинный прямой хвостовик, что позволяет нарезать резьбу в гайках, которые затем последовательно сдвигаются вдоль него. Используются преимущественно на станках.
- Бесканавочные (протяжные) метчики. Специальный инструмент для глухих отверстий. Не имеют продольных канавок, стружка вытесняется вперёд, что предотвращает заклинивание в непроходном отверстии.
По виду нарезаемой резьбы: метрическая, дюймовая, трубная, трапецеидальная.
По материалу режущей части: Углеродистая сталь, быстрорежущая сталь (HSS), быстрорежущая сталь с добавлением кобальта (HSS-E) для повышенной износостойкости при работе с твёрдыми и вязкими сплавами.

Подготовительный этап: основа успешной работы

Неверно выполненная подготовка — главная причина брака и поломок инструмента.

Определение диаметра сверления. Для формирования резьбы необходимо предварительно просверлить отверстие, диаметр которого меньше номинального диаметра будущей резьбы. Используйте справочные таблицы.Пример для метрической резьбы: Для М8 с шагом 1.25 мм диаметр отверстия ≈ 6.7-6.8 мм.
Необходимый инструментарий: Вороток, слесарные тиски, дрель или станок со сверлом, керн, молоток, штангенциркуль, ёмкость со смазочно-охлаждающей жидкостью (СОЖ).
Выбор СОЖ. Правильная смазка значительно снижает усилие резания, отводит тепло, улучшает качество поверхности и продлевает срок службы метчика.
- Конструкционная и углеродистая сталь: минеральное или льняное масло, эмульсол.
- Алюминий и его сплавы: керосин, уайт-спирит, специальные пасты.
- Нержавеющая сталь: высокоактивные пасты на основе жира или олеиновой кислоты.
- Чугун: часто нарезают «всухую» или с применением керосина.

Пошаговая инструкция по ручному нарезанию резьбы метчиком

Следуйте этому алгоритму для получения качественной резьбы и минимизации риска поломки инструмента.

Шаг 1: Фиксация заготовки

Надёжно закрепите деталь в слесарных тисках так, чтобы ось подготовленного отверстия была строго перпендикулярна губкам. Это предотвратит перекос резьбы.

Шаг 2: Установка чернового метчика

Плотно зафиксируйте метчик №1 (черновой) в воротке. Убедитесь, что он сидит без люфтов и перекосов.

Шаг 3: Начало нарезания

Совместите ось метчика с осью отверстия. Начните вращение по часовой стрелке с небольшим осевым давлением. Первые 2-3 витка критически важны — они задают правильное направление всей резьбе.

Шаг 4: Основной процесс

Применяйте технику «два вперёд — пол-оборота назад». Сделайте 1-2 полных оборота метчика, затем проверните его на 0.5 оборота против часовой стрелки. Это действие ломает образующуюся стружку и выводит её из канавок, предотвращая заклинивание. Регулярно обильно наносите СОЖ.

Шаг 5: Калибровка и чистовая обработка

После прохода черновым метчиком повторите процедуру с метчиком №2 (средним), а затем с метчиком №3 (чистовым). Каждый последующий инструмент будет проходить легче, окончательно формируя точный профиль резьбы.

Шаг 6: Завершение

После прохода чистовым метчиком продуйте или промойте отверстие для удаления металлической пыли и стружки. Проверьте качество резьбы, аккуратно вкрутив в неё соответствующий болт или калибровочную пробку.

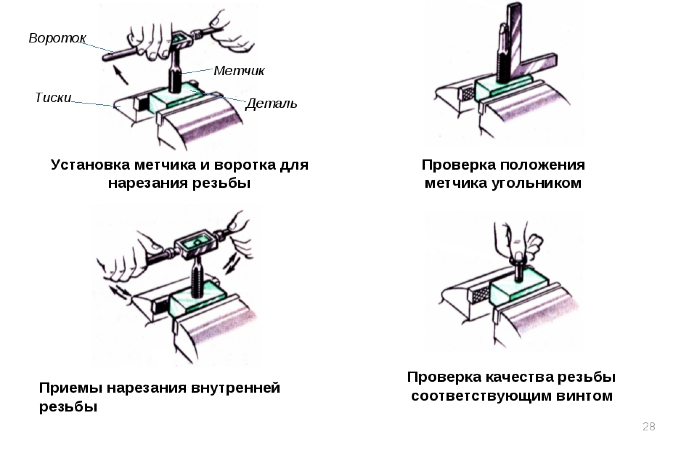

инструкция по ручному нарезанию резьбы метчиком

Чрезвычайная ситуация: как извлечь сломанный метчик из отверстия

Поломка инструмента — неприятность, которую часто можно устранить. Действуйте последовательно, от простых методов к сложным.

Способ 1: Использование тонкогубцев или пинцета. Применим, если часть метчика выступает над поверхностью детали. Захватите обломок и, аккуратно раскачивая, попытайтесь вывернуть его против хода резьбы.
Способ 2: Применение экстрактора. Специальный инструмент (метчик-вывертыватель) с левой спиралью. Его вбивают в предварительно просверленное в обломке отверстие и выкручивают. Наиболее эффективный метод для домашней мастерской.
Способ 3: Раскол обломка. Для твёрдых, но хрупких метчиков можно использовать тонкий пробойник и молоток. Нанося аккуратные удары под углом, расколите метчик на несколько частей и извлеките их пинцетом. Подходит только для сквозных отверстий.
Способ 4: Химическое травление (для алюминиевых деталей). Концентрированные кислоты (например, азотная) могут растворить стальной обломок, не повредив алюминиевую основу. Метод требует крайней осторожности и соблюдения техники безопасности.
Способ 5: Электроэрозионная обработка. В промышленных условиях самый надёжный способ — выжигание обломка на электроэрозионном станке. Инструмент удаляется без механического контакта и повреждения резьбового отверстия в детали.

Профилактика: Точно соблюдайте диаметр отверстия под резьбу, используйте острый инструмент, не пренебрегайте СОЖ, избегайте перекосов и контролируйте прилагаемое усилие, особенно при работе с мелкими метчиками.

Экспертное заключение от ЮТС

Надёжность и чистота нарезанной резьбы напрямую коррелируют с качеством используемого инструмента. Компания ЮТС, как проверенный поставщик металлорежущего инструмента и оснастки, предлагает продукцию от лидирующих мировых брендов, прошедшую строгий входной контроль. Использование профессиональных метчиков из правильных марок стали с точной геометрией — это залог отсутствия поломок, долгого срока службы и безупречного результата.

Обратитесь к специалистам ЮТС для подбора оптимального инструментального решения под ваши конкретные технологические задачи.

Ответы на часто задаваемые вопросы (FAQ)

Обязательно ли использовать все три метчика из комплекта для ручной работы?

Для резьб крупного шага (обычно от М8 и выше) и при работе с твёрдыми материалами последовательное применение чернового, среднего и чистового метчика строго рекомендуется. Это распределяет нагрузку и сводит риск поломки к минимуму. Для резьб малого диаметра (М3-М6) в мягких металлах (алюминий, латунь) часто бывает достаточно одного машинного метчика, выполняющего полный цикл за один проход.

Почему метчик идёт туго или его заклинивает в процессе работы?

Основные причины: 1) Диаметр предварительно просверленного отверстия меньше требуемого; 2) Инструмент был перекошен в самом начале нарезания; 3) Забились канавки для отвода стружки (нарушена техника «вперёд-назад»); 4) Используется затупившийся метчик; 5) Отсутствие или неправильный подбор смазочно-охлаждающей жидкости.

Можно ли сформировать резьбу в глухом (несквозном) отверстии?

Да, это допустимо, но требует повышенной аккуратности. Необходимо особенно тщательно следить за выведением стружки, чаще выполняя обратный ход, и контролировать глубину, чтобы не упереться метчиком в дно. Идеальным решением для таких задач являются специальные бесканавочные (протяжные) метчики, которые вытесняют стружку вперёд, а не поднимают её вверх по канавкам.

В чём практическая разница между метчиками из стали HSS и HSS-E?

HSS (High Speed Steel) — стандартная быстрорежущая сталь, подходящая для большинства работ по конструкционным сталям и чугуну. HSS-E (HSS с добавлением кобальта) обладает более высокой теплостойкостью и износостойкостью. Такой инструмент рассчитан на обработку сложных материалов: нержавеющих, жаропрочных и легированных сталей, где возникают повышенные температурные и силовые нагрузки.

Какой метод извлечения сломанного метчика считается самым результативным?

Для условий мастерской или гаража наиболее эффективным и щадящим по отношению к детали является использование специального экстрактора (вывертывателя). В промышленных условиях, особенно при работе с дорогостоящими или сложными заготовками, безальтернативным методом считается электроэрозионная обработка на специальном станке, которая гарантированно удаляет обломок без риска повреждения самой детали.
