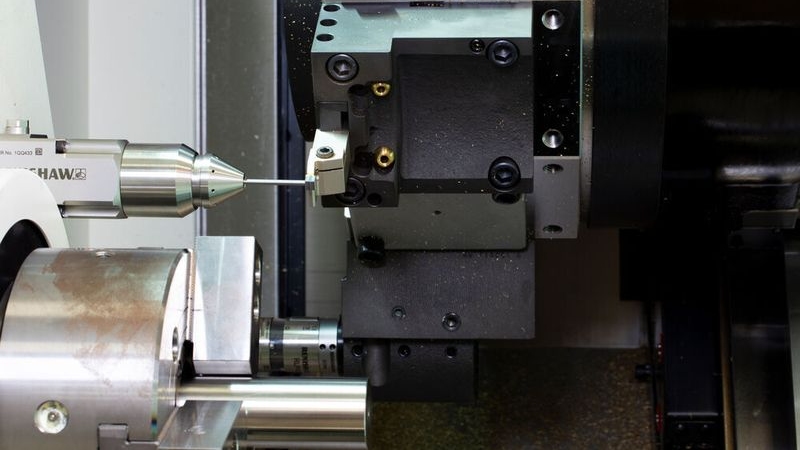

Привязка инструмента Renishaw на токарном станке: пошаговая инструкция

Ручная привязка инструмента на токарном станке с ЧПУ — это затратная по времени и неточная операция, которая напрямую влияет на качество деталей и количество брака. Решением этой проблемы являются контактные измерительные системы от компании Renishaw. Они позволяют автоматизировать процесс, обеспечивая высочайшую точность и сокращая время переналадки оборудования на 50-80%. В этой статье вы найдете подробное руководство, как выполнить привязку инструмента Renishaw быстро и правильно.

Зачем нужна автоматическая привязка инструмента? Ключевые преимущества

Автоматизация процесса измерения инструмента — это не просто «удобство», а стратегическое вложение в эффективность. Вот какие преимущества вы получаете:

• Повышение точности. Исключается «человеческий фактор». Станок сам определяет геометрию инструмента с точностью до микрона.
• Сокращение времени. Процесс, занимающий у оператора 10-15 минут, станок выполняет за 30-60 секунд.
• Устранение брака. Автоматическое обновление корректоров в таблице инструментов предотвращает ошибки, связанные с неверным вводом данных.
• Гибкость производства. Быстрая смена инструмента и его подналадка упрощают переход на выпуск новых деталей.

Что потребуется для работы? Комплект оборудования и подготовка

Для успешного выполнения операции вам понадобится:

1. Измерительная система Renishaw: Стандартный комплект включает:
   • Щуп (датчик): Например, OMP40 или OMP60 для токарных станков.
   • Приемно-передающий модуль (MI 8): Устанавливается на шкаф станка.
   • Интерфейсный кабель.
2. Исправный токарный станок с ЧПУ: С подключенной и настроенной системой Renishaw.
3. Чистый и надежно закрепленный режущий инструмент.

Перед началом работы обязательно убедитесь в чистоте измерительного щупа и режущей кромки инструмента. Даже мельчайшая стружка может привести к значительной погрешности.

Пошаговая инструкция по привязке инструмента Renishaw

Данная инструкция описывает общий алгоритм. Конкретные макросы и G-коды могут незначительно отличаться в зависимости от модели станка и ЧПУ.

Установка и подготовка

Убедитесь, что измерительный щуп установлен в суппорте станка в правильном положении и надежно закреплен. Проверьте, нет ли на нем загрязнений.

Вызов измерительного макроса

В ручном режиме (MDI) или в управляющей программе вызовите стандартный макрос измерения инструмента. Часто это макросы вида G65 P9832 (включение щупа) и G65 P9810 (измерение инструмента). Точные коды указаны в документации к вашему станку.

Выбор инструмента

Введите команду на выбор номера инструмента, который необходимо измерить. Например, T0101. Убедитесь, что в зоне работы щупа нет никаких препятствий.

Запуск цикла и наблюдение

Запустите цикл измерения. Станок в автоматическом режиме:

• Подведет инструмент к щупу на безопасной скорости.
• Аккуратно коснется его по заданным осям (сначала по X, затем по Z, или наоборот).
• Зафиксирует координаты точек касания.

Шаг 5: Проверка результата

После успешного завершения цикла система автоматически запишет значения коррекции на вылет (смещения по осям X и Z) в соответствующую ячейку таблицы инструментов. Перейдите в таблицу корректоров и проверьте обновленные значения.

Особенности привязки разных типов инструментов

Частые ошибки и методы их решения

• «Авария: Ошибка измерения»: Щуп не сработал. Причины: загрязнение, низкий заряд батареи (в беспроводных системах), слишком высокая скорость подвода.
• Нестабильные результаты: Плохое крепление инструмента или износ его режущей кромки.
• Нулевые значения в таблице коррекций: Ошибка в макросе или не произошло фактического касания. Проверьте программу и траекторию движения.

Заключение

Автоматическая привязка инструмента Renishaw — это современный стандарт для точного и эффективного производства. Она минимизирует влияние человеческого фактора, значительно ускоряет подготовку производства и гарантирует стабильно высокое качество обработки. Инвестируя в такие технологии, вы инвестируете в конкурентное преимущество вашего предприятия.
