Маркировка токарных пластин: полная расшифровка обозначений по ISO и ГОСТ

Выбор правильной режущей пластины для токарного резца напрямую влияет на качество обработки металла, стойкость инструмента и экономическую эффективность производства. Однако маркировка пластин часто вызывает вопросы даже у опытных специалистов. В этой статье мы подробно разберем систему обозначений по ISO 1832 и ГОСТ, приведем реальные примеры расшифровки и дадим практические рекомендации по подбору.

Система обозначений по ISO 1832

Международный стандарт ISO 1832 определяет порядок маркировки сменных пластин для токарных резцов. Обозначение состоит из 8-10 символов, каждый из которых указывает на конкретный параметр.

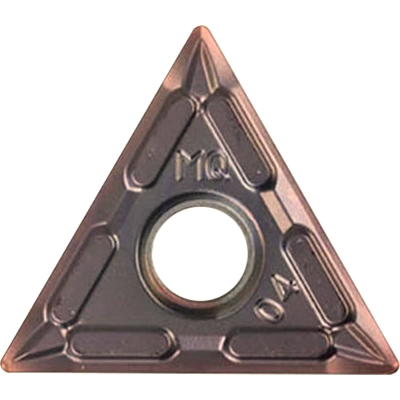

Пример расшифровки пластины TNMG 160408

• T – треугольная форма.
• N – задний угол 0°.
• M – допуск ±0.08 мм.
• G – крепление с пазом.
• 16 – длина режущей кромки 16 мм.
• 04 – толщина 4 мм.
• 08 – радиус при вершине 0.8 мм.

Такая пластина идеально подходит для черновой обработки стальных заготовок на токарных станках.

Особенности маркировки у ведущих производителей

Некоторые бренды добавляют дополнительные символы, указывающие на:

• Покрытие (TiN, TiAlN, Al₂O₃)
• Материал пластины (твердый сплав, керамика, CBN)
• Назначение (для нержавеющей стали, титана, чугуна)

Примеры нестандартных обозначений

Sandvik — SPMT 12 04 08-PF 1125 (PF – чипбордер для стали)

Iscar — CNMG 120408-MS (MS – для обработки нержавейки)

Kennametal — TNMG 432-MA (MA – покрытие TiAlN)

ГОСТ vs ISO: ключевые отличия

В СССР использовался ГОСТ 19086-80, который отличается от ISO:

Пример расшифровки маркировки пластин для токарных резцов по ГОСТ:

• 2142-0058 – квадратная пластина, угол 10°, толщина 5.8 мм.

Эквивалент по ISO:

• TNMG 220558

Как правильно подобрать пластину?

Определите материал обработки:

• Сталь – пластины с покрытием TiCN или TiAlN
• Алюминий – острые кромки без фаски (код H)
• Чугун – пластины из CBN или керамики

Выберите геометрию:

• Черновая обработка – прочные пластины с радиусом (R-тип)
• Чистовая – острые кромки (F-тип)

Проверьте совместимость с державкой:

• Убедитесь, что крепление (G, N, W) подходит под ваш резец

Частые ошибки при выборе

При выборе токарных пластин по металлу важно уметь понимать маркировку и расшифровывать ее во избежание ошибки. Например:

1. Неправильный задний угол. Приводит к вибрациям и ускоренному износу инструмента.
2. Игнорирование допуска. Влияет на точность обработки детали.
3. Неверный радиус при вершине. Ускоряет износ и ухудшает качество поверхности.

Ответы на популярные вопросы

Ниже собраны популярные вопросы пользователей, касаемо рашифровки маркировки пластин для токарных резцов. Если вы не нашли ответ на свой вопрос — можете обратиться в компанию ЮТС, квалифицированные менеджеры Вам обязательно помогут.

Что означает буква «M» в маркировке?

Это допуск по точности (±0.08 мм). Обозначает максимальное отклонение от номинальных размеров пластины.

Какую пластину выбрать для нержавеющей стали?

Лучше брать пластины с кодом MS (у Iscar) или PF (у Sandvik). Они имеют специальные стружколомы и покрытия, устойчивые к налипанию материала.

Чем отличается T от C в первой позиции?

• T – треугольная (80° угол)
• C – ромбическая (80°), но с другим расположением режущих кромок

Можно ли использовать ISO-пластины на старых советских станках?

Да, но нужно проверить совместимость державки. Некоторые старые держатели требуют адаптеров.

Заключение

Понимание маркировки токарных пластин помогает снизить затраты на инструмент и повысить качество обработки. Если у вас остались вопросы – обратитесь к нашим специалистам или подберите пластины в каталоге.
