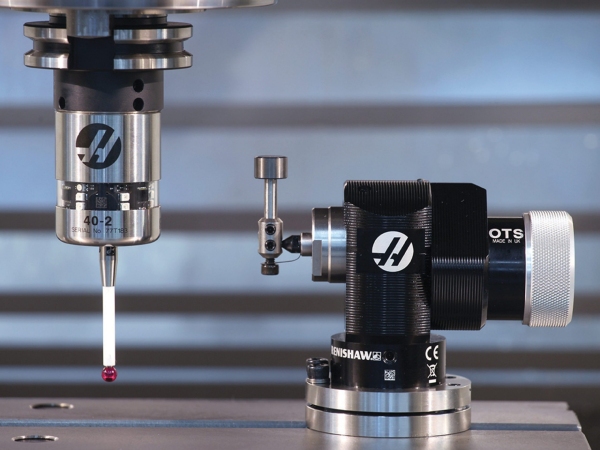

Калибровка щупа Renishaw на Fanuc

Калибровка щупа Renishaw – это обязательная процедура для любого оператора станка с ЧПУ, оснащенного контроллером Fanuc. Ее цель – определить точный радиус и положение измерительного наконечника (стило) в системе координат станка. Без корректно выполненной калибровки все измерения будут содержать ошибку, что приведет к браку и неточной обработке. Данное руководство шаг за шагом поможет вам правильно выполнить калибровку Renishaw Fanuc и избежать типичных проблем.

Подготовка к процессу калибровки

Прежде чем начать, выполните несколько критически важных действий:

Установите эталон: Надежно закрепите калибровочный шар с известным и точным диаметром на столе станка или в патроне.
Проверьте щуп: Убедитесь, что щуп (например, OMP40, RMP60) и стило чистые, не имеют повреждений и надежно закреплены в державке.
Очистите поверхности: Протрите наконечник щупа и калибровочный шар от пыли и масла безворсовой салфеткой.
Предварительный позиционирование: В ручном режиме (JOG) подведите щуп к калибровочному шару, убедившись, что у станка достаточно хода для выполнения процедуры со всех сторон.

Пошаговый алгоритм: как выполняется калибровка щупа Renishaw на Fanuc

Следующие шаги описывают стандартную процедуру калибровки щупа Renishaw на Fanuc.

Шаг 1: Активация режима MDI

Переведите орган управления станка в режим ручного ввода данных (MDI).

Шаг 2: Вызов макропрограммы

Введите и запустите номер стандартной макропрограммы калибровки. Чаще всего это O0981, но точный номер необходимо уточнить в документации к вашей измерительной системе.

Шаг 3: Запуск цикла

Нажмите кнопку «Cycle Start». Станок начнет выполнение программы.

Шаг 4: Следование запросам системы

Контроллер Fanuc будет выводить на экран последовательные запросы. Типичные из них:

Номер инструмента (Tool Number): Введите номер, под которым зарегистрирован щуп в таблице смещений.
Номер калибровочного шара (Master Number): Обычно оставляется значение по умолчанию (например, 1).
Диаметр шара (Master Diameter): Введите точное значение диаметра калибровочного эталона.
Допуск (Tolerance): При необходимости укажите допустимое отклонение для проверки повторяемости.

Шаг 5: Наблюдение за процессом

Станок в автоматическом режиме выполнит серию касаний шара в разных точках. В это время запрещено вмешиваться в работу оборудования.

Шаг 6: Завершение калибровки

После успешного выполнения программа выдаст сообщение «CALIBRATION COMPLETE» или аналогичное. Рассчитанные значения радиуса и длины щупа автоматически запишутся в таблицу коррекций инструмента (Tool Offset).

Типичные ошибки при калибровке и их решение

В процессе калибровки Renishaw Fanuc система может прерваться с выводом ошибки. Вот самые распространенные из них.

Ошибка: «NO SKIP SIGNAL» / «TRIGGER ERROR»

Причина: Контроллер не видит сигнал срабатывания щупа.
Решение: Проверьте целостность кабеля и соединения. Для беспроводных моделей замените батарею. Убедитесь в исправности приемного устройства (ресивера).

Ошибка: «CALIBRATION FAILED» / «POOR REPEATABILITY»

Причина: Низкая повторяемость результатов касаний.
Решение: Тщательно очистите щуп и калибровочный шар. Проверьте, не разболтано ли крепление щупа или стило. Убедитесь в отсутствии механических люфтов. Попробуйте снизить скорость подвода.

Ошибка: «WRONG DIAMETER» / «RADIUS ERROR»

Причина: Сильное расхождение между введенным диаметром шара и расчетным значением.
Решение: Перепроверьте правильность введенного диаметра калибровочного шара. Осмотрите шар на предмет сколов или смещения. В редких случаях возможен сбой в макропрограмме.

Ошибка: «OVER TRAVEL» или столкновение

Причина: Неправильная начальная позиция инструмента или неверно заданные координаты эталона в программе.
Решение: Прервите цикл, отведите шпиндель в безопасную зону и проверьте правильность установки калибровочного шара и начальных координат.

Правильно выполненная калибровка щупа Renishaw – залог точности ваших измерений и качества выпускаемой продукции. Для решения сложных проблем и получения профессиональной консультации по оборудованию Renishaw рекомендуем обращаться к официальным поставщикам, таким как компания «ЮТС».
