Принцип работы и устройство цанговых патронов

Цанговый патрон — это высокоточное зажимное устройство, предназначенное для фиксации инструмента (свёрл, фрез, развёрток) или заготовки цилиндрической формы на металлорежущем станке (токарном, фрезерном, сверлильном) или в автоматическом оборудовании. Его ключевая задача — обеспечить точное центрирование и надёжное зажатие с минимальным биением, что критически важно для качества обработки. Благодаря своей универсальности и скорости смены инструмента цанговые патроны стали неотъемлемым элементом современного станочного парка, особенно в условиях серийного и мелкосерийного производства на станках с ЧПУ.

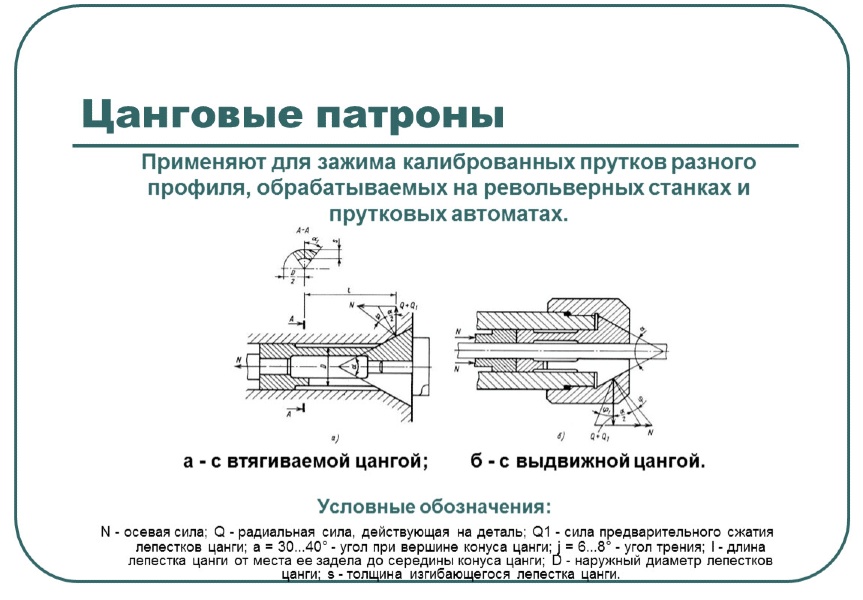

Принцип работы и устройство цанговых патронов

Виды цанговых патронов

Цанговые патроны классифицируются по нескольким ключевым параметрам: назначению, функциональности и конструкции.

По назначению

  • Для инструмента. Самый распространённый тип. Устанавливаются в шпиндель станка (чаще всего фрезерного или сверлильного) и предназначены для зажима хвостовиков режущего инструмента. Имеют конический хвостовик (конус Морзе, HSK, CAT) для установки в шпиндель.
  • Для заготовок (зажимные патроны). Используются на токарных станках для фиксации прутка или детали. Обеспечивают высокое усилие зажима и часто используются в составе прутковых податчиков.

По функциональности

  • Стандартные (ручные). Зажим и разжим осуществляются вручную или с помощью ключа. Подходят для универсальных станков.
  • Быстросменные (Quick-Change). Позволяют мгновенно сменить инструмент или всю предварительно настроенную оснастку без остановки шпинделя. Значительно повышают производительность на ЧПУ.
  • Напрямённые (Power-operated). Зажим происходит автоматически, с помощью пневматического или гидравлического привода. Используются в гибких производственных системах (ГПС) и автоматических линиях.

По конструкции

  • Самозажимные (ER). Наиболее популярный и универсальный тип. Цанга зажимается при закручивании гайки, которая воздействует на её торец. Стандартизированы (ER-11, ER-16, ER-20, ER-25, ER-32, ER-40). Подходят для широкого диапазона диаметров.
  • Рычажные (Lever-Activated). Зажим осуществляется с помощью встроенного рычага. Просты и удобны для частой смены инструмента на фрезерных станках.
  • Термо- и гидропатроны. Обеспечивают сверхвысокую точность (биение < 3 мкм) за счёт теплового расширения или гидравлического давления. Используются для высокоскоростной и прецизионной обработки.

Конструктивные особенности

Конструкция стандартного цангового патрона (системы ER) состоит из трёх основных элементов:

  • Корпус патрона. Имеет коническое посадочное отверстие и наружную резьбу. Крепится к шпинделю станка через свой конический хвостовик.
  • Цанга (зажимная гильза). Разрезная пружинная втулка с конической наружной поверхностью и фиксатором против проворачивания. Внутренний диаметр соответствует диаметру хвостовика инструмента.
  • Зажимная гайка. Накручивается на корпус патрона и при затяжке сдвигает цангу по конусу, заставляя её сжиматься и надёжно фиксировать инструмент.
Таблица 1: Стандартный ряд цанг ER и диапазон зажима
Стандарт цанги Диаметр хвостовика инструмента, мм Диапазон зажима, мм
ER-11 3-6 1.0
ER-16 4-10 1.0
ER-20 5-13 1.0
ER-25 8-16 1.0
ER-32 12-20 1.0
ER-40 14-26 1.0

Принцип работы цангового патрона

Принцип работы основан на преобразовании осевого усилия в радиальное сжатие благодаря коническим поверхностям.

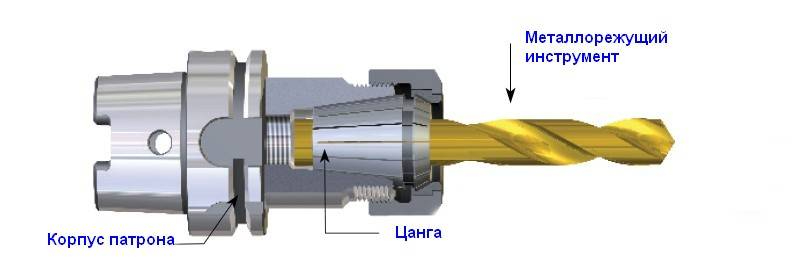

Принцип работы цангового патрона

  • Установка: Инструмент вставляется в цангу, которая помещается в коническое гнездо корпуса патрона.
  • Затяжка: При закручивании зажимной гайки она воздействует на торец цанги, заставляя её перемещаться вглубь конического отверстия корпуса.
  • Сжатие: Движение по конусу вынуждает лепестки разрезной цанги равномерно сжиматься по всему периметру, надёжно обхватывая и центрируя хвостовик инструмента.
  • Фиксация: После затяжки гайки система надёжно зафиксирована. Для освобождения инструмента гайку откручивают, и пружинные свойства цанги позволяют ей немного разжаться.

Преимущества использования цанговых патронов

  • Высокая точность центрирования: Обеспечивают минимальное биение (обычно в пределах 0.005-0.02 мм), что критично для чистовой и прецизионной обработки.
  • Универсальность: Одна цанга может зажимать диапазон диаметров (например, для ER-32 это 12-20 мм), а сменные цанги позволяют быстро адаптировать патрон под любой инструмент.
  • Большая сила зажима: Равномерное распределение усилия по всей окружности позволяет передавать большой крутящий момент без проскальзывания инструмента.
  • Быстрая смена инструмента: Процесс зажима и разжима занимает секунды, что drastically сокращает вспомогательное время и повышает производительность, особенно на ЧПУ.
  • Долговечность и надёжность: Простая и robust конструкция обеспечивает длительный срок службы всех компонентов.

Заключение

Цанговый патрон — это простое, но гениальное решение, которое остаётся золотым стандартом для точного и надежного крепления инструмента в современном машиностроении. Правильный выбор его типа и размера напрямую влияет на качество готовой продукции, стойкость инструмента и общую эффективность производства.

Для бесперебойной работы вашего производства критически важно приобретать качественную оснастку у проверенных поставщиков. Компания ЮТС является надёжным партнёром и поставщиком металлорежущего инструмента и оснастки, включая широкий спектр цанговых патронов и комплектующих от ведущих мировых производителей. На сайте spbuts.ru вы можете подобрать необходимое оборудование и получить квалифицированную техническую поддержку.
