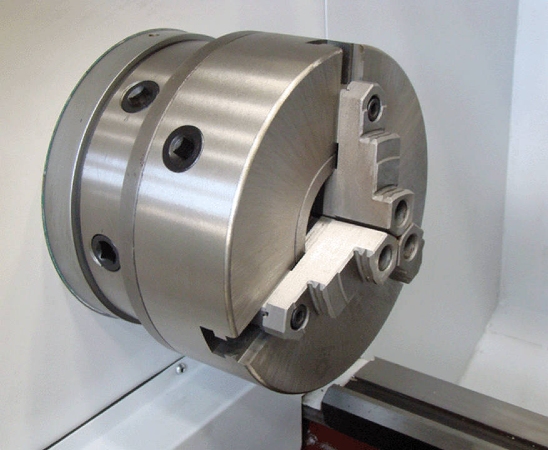

Как убрать биение патрона токарного станка?

Биение патрона — одна из самых частых и критичных проблем на токарном станке, которая напрямую влияет на качество обработки деталей. Оно приводит к браку, несоответствию чертежным допускам, повышенному износу инструмента и даже к выходу из строя самого станка. В этой статье специалисты SPB Tools разберут основные причины этой неисправности и дадут пошаговые инструкции, как проверить и устранить биение патрона токарного станка, вернув оборудованию точность и надежность.

Почему возникает биение патрона токарного станка

Понимание причин — первый шаг к решению проблемы. Биение патрона редко возникает без причины, и его источники можно разделить на несколько категорий:

• Загрязнение посадочных поверхностей: Самая распространенная причина. Металлическая стружка, пыль, грязь или забоины на конусе шпинделя или в ответном отверстии патрона не позволяют ему плотно и точно сесть на место.
• Износ кулачков: Со временем рабочие поверхности кулачков изнашиваются, деформируются или получают повреждения (зазубрины), что не позволяет им равномерно и точно зажимать заготовку.
• Естественный износ патрона: От длительной эксплуатации изнашиваются зубчатые венцы и другие механизмы патрона, появляются люфты, которые и вызывают радиальное и торцевое биение.
• Неправильный монтаж: Патрон может быть не до конца напрессован на фланец или неравномерно затянут винтами, что приводит к его перекосу.
• Проблемы с шпинделем: В более серьезных случаях причина может крыться в самом шпиндельном узле — износ подшипников, деформация или повреждение конуса.

Допустимое биение патрона

Допустимая величина биения — не абстрактное понятие, а строгая техническая характеристика, которая зависит от класса точности станка. Чем выше класс точности, тем жестче требования.

• Для станков нормальной точности (класс H) допустимое биение обычно составляет 0,03-0,05 мм.
• Для станков повышенной точности (класс P) допустимое значение не должно превышать 0,01-0,02 мм.
• Превышение этих значений — прямой сигнал к проведению диагностики и регулировки. Точные нормы для вашей модели станка всегда можно найти в его паспорте.

Как проверить биение патрона?

Для точной диагностики вам понадобится универсальный измерительный прибор — индикаторная головка (индикатор часового типа) со штативом.

• Подготовка: Тщательно очистите конус шпинделя и посадочное отверстие патрона от всех видов загрязнений. Установите и затяните патрон на шпинделе в соответствии с инструкцией к станку.
• Установка индикатора: Закрепите индикаторную головку на суппорте или неподвижной части станка так, чтобы измерительный шпиндель уперся в контрольную поверхность.
• Измерение наружного биения:
  • Вставьте в патрон эталонную оправку (или просто гладкий цилиндрический эталон, например, калиброванный валик).
  • Настройте индикатор так, чтобы его ножка касалась цилиндрической части оправки на расстоянии примерно 20-30 мм от кулачков.
  • Вручную проверните шпиндель на один полный оборот.
  • Максимальная разница показаний индикатора и будет величиной радиального биения.
• Измерение торцевого биения: Переставьте ножку индикатора на торец оправки или непосредственно на торец самого патрона. Проверните шпиндель и зафиксируйте разницу показаний.

Как устранить биение патрона токарного станка

Методы устранения неисправности зависят от результатов диагностики.

Очистка и повторная установка

Это первое и самое простое действие.

1. Снимите патрон со шпинделя.
2. Обезжирьте и тщательно очистите конус шпинделя и посадочное отверстие патрона мягкой ветошью и специальным очистителем. Убедитесь, что на поверхностях нет забоин и стружки.
3. Установите патрон обратно, убедившись, что он сел плотно и без перекоса. Равномерно затяните все крепежные винты.
4. Повторите проверку индикатором. Часто именно эта простая процедура решает проблему.

Регулировка и шлифовка кулачков

Если проблема в изношенных кулачках, есть два пути:

1. Регулировка (перестановка): Во многих патронах кулачки можно поменять местами (правый на левый и т.д.), чтобы вывести менее изношенную часть на рабочую зону.
2. Шлифовка (проточка) кулачков на месте: Это высокоточная операция, выполняемая непосредственно на станке. С помощью резца протачиваются внутренние поверхности зажатых кулачков, обеспечивая их идеальное соосность со шпинделем. Важно: для этой операции требуются глубокие знания и опыт.

Замена изношенных деталей

Если визуально виден сильный износ кулачков (глубокие выработки, сколы), сломанный зубчатый венец или большой люфт в механизме, самый эффективный способ — замена изношенных компонентов на новые. Использование неисправного патрона экономически невыгодно и приводит к порче дорогостоящих заготовок.

Проверка шпинделя

Если все вышеперечисленные методы не помогли, проблема может быть в шпиндельном узле.

• С помощью индикатора проверьте биение самого конуса шпинделя (без установленного патрона).
• При выявлении отклонений требуется более сложный и дорогостоящий ремонт: регулировка или замена подшипников шпинделя, ремонт самого шпинделя. Эту работу должны выполнять квалифицированные сервисные инженеры.

Решение проблемы биения — это инвестиция в качество вашей продукции. Регулярная проверка и своевременное обслуживание патрона сэкономят вам время, деньги и нервы.
