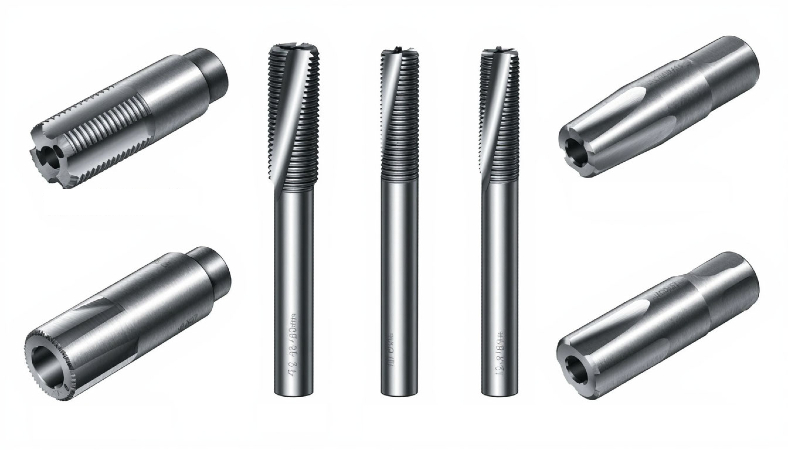

Как правильно подобрать метчик для нарезания резьбы

Это отправная точка. Основные типы:

• Метрическая (М): Самый распространённый тип в России и Европе. Обозначается буквой М и цифрами, например, М8х1.25, где 8 — номинальный диаметр в мм, а 1.25 — шаг резьбы в мм. При отсутствии шага в обозначении (просто М8) подразумевается основной крупный шаг.
• Дюймовая: UNC (крупный шаг), UNF (мелкий шаг). Обозначается в долях дюйма, например, 1/4″-20 (диаметр 1/4 дюйма, 20 витков на дюйм).
• Трубная: G (цилиндрическая), R (коническая). Измеряется в дюймах и обозначает условный проход трубы.

Точное знание стандарта (ГОСТ, DIN, ISO) гарантирует совместимость с крепежом.

Материал заготовки диктует требования к геометрии и покрытию метчика.

В ассортименте ЮТС представлены метчики ведущих производителей, оптимизированные для обработки каждой из этих групп материалов. На нашем сайте вы можете ознакомиться с каталогами производителей режущих инструментов и подобрать оптимальное решение.

• По форме канавок:
  • Прямые канавки: Универсальные, наиболее распространённые.
  • Винтовые (спиральные) канавки: Ключевой выбор для глухих отверстий. Выводят стружку вперёд, предотвращая заклинивание.
• По количеству канавок: 3-4 канавки — больший объём для стружки (хрупкие материалы). 5-6 канавок — более точное направление и чистовая обработка (вязкие материалы).
• Угол заборного конуса: Короткий конус (3-5 витков) — для глухих отверстий. Длинный конус (7-10 витков) — для сквозных, снижает нагрузку.

Самая частая ошибка — неверный диаметр сверла. Формула для метрической резьбы: Dсв = D — P, где D — номинальный диаметр резьбы, P — шаг резьбы.

Пример для М10х1.5: Dсв = 10 — 1.5 = 8.5 мм.

На практике используют точные таблицы, где учтён необходимый допуск. Для ответственных работ рекомендуется уточнять данные в справочнике или у технолога.

• Глухое или сквозное отверстие? Для глухих — только метчики с винтовыми канавками и коротким заборным конусом.
• Наличие СОЖ: Обязательно для сталей и алюминия. Для чугуна можно нарезать «всухую», но с выводом стружки.
• Жёсткость системы: На станках с ЧПУ и жёсткой оснасткой можно использовать более агрессивные режимы. При ручной работе или на изношенном оборудовании требуется осторожность.

Экономия на инструменте ведёт к браку и простоям. Обращайте внимание на:

• Класс точности: Соответствует ГОСТ или ISO. H3, H4 — стандартные классы для большинства работ.
• Качество стали и покрытие: Быстрорежущая сталь HSS, HSS-E (с кобальтом). Покрытия TiN (золотистое) и TiCN (серо-фиолетовое) повышают износостойкость и стойкость к нагреву.
• Репутация производителя и поставщика. Компания ЮТС поставляет исключительно сертифицированный инструмент от проверенных мировых и отечественных брендов, что гарантирует его соответствие заявленным характеристикам.

Ручные — предназначены для низких скоростей и больших крутящих моментов, нарезают резьбу за несколько проходов в комплекте. Машинные — рассчитаны на высокие скорости и точную фиксацию в патроне станка, нарезают резьбу за один проход. Использовать машинный метчик вручную не рекомендуется: его геометрия может быть не рассчитана на высокий момент при старте, и велик риск поломки.

Только машинный метчик из быстрорежущей стали с добавлением кобальта (HSS-E) с покрытием TiN или TiCN. Обязательна геометрия для вязких материалов (заточенные зубья, увеличенные стружечные канавки) и обильное использование специализированной СОЖ для нержавеющих сталей.

Для стандартного крупного шага М10х1.5 — сверло диаметром 8.5 мм. Для мелкого шага М10х1.25 — сверло 8.75 мм. Всегда уточняйте шаг резьбы и сверяйтесь с таблицами, так как для одного диаметра может быть несколько стандартных шагов.

Основные причины: 1) Использование метчика с прямыми канавками (стружке некуда деваться). 2) Недостаточная глубина самого отверстия. 3) Отсутствие или неправильная подача СОЖ. 4) Забивание канавок стружкой и создание избыточного крутящего момента. Для глухих отверстий обязательны метчики с винтовыми канавками.

Это шаг резьбы — расстояние между соседними витками в миллиметрах. Чем меньше шаг, тем больше витков на единицу длины. Мелкий шаг (например, 1.25 для М8) часто используется в тонкостенных деталях и для регулировок.

Да, желательно. Для алюминия и его сплавов используют метчики с очень острыми режущими кромками, полированными канавками для улучшенного отвода липкой стружки и большим передним углом. Это предотвращает налипание материала и заедание.

Признаки износа: 1) Резкое увеличение требуемого усилия при нарезании. 2) Появление шероховатой, рваной поверхности резьбы (задиры). 3) Визуально заметные сколы или затупление режущих кромок под лупой. 4) Увод размера резьбы за пределы поля допуска, проверяемый калибром-резьбовой пробкой.
