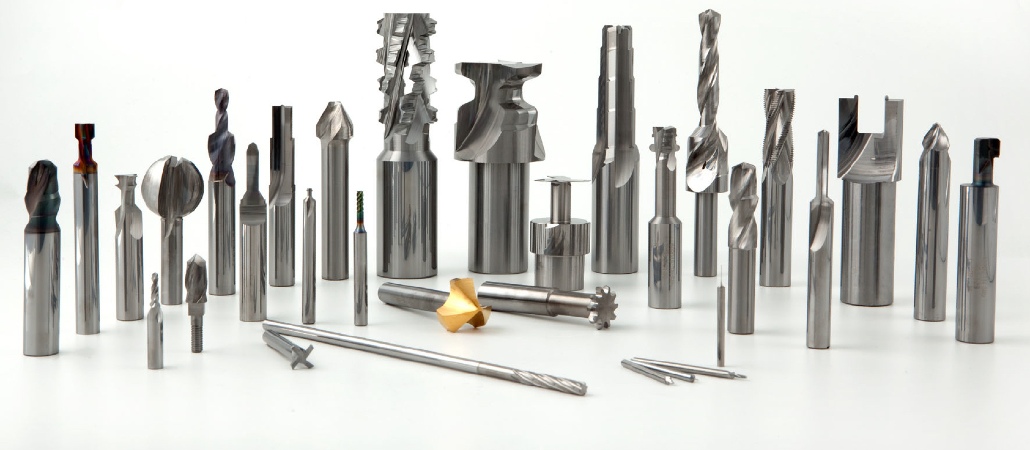

Металлорежущий инструмент – виды и назначение

Металлорежущий инструмент – это ключевой элемент в обработке металлов, применяемый в машиностроении, приборостроении, ремонтных работах и других отраслях промышленности. Он позволяет придавать заготовкам нужную форму, размер и шероховатость поверхности. В этой статье рассмотрим классификацию, основные виды, материалы изготовления и сферы применения металлорежущего инструмента.

Классификация металлорежущего инструмента

Металлорежущий инструмент классифицируется по нескольким признакам:

• По виду обработки: точение, фрезерование, сверление, шлифование, протягивание и др.
• По конструкции: цельный, составной, сборный.
• По способу крепления: насадной, хвостовой, оправочный.
• По материалу режущей части: быстрорежущая сталь, твердый сплав, керамика, алмаз и др.
• По точности обработки: черновой, чистовой, отделочный.

Основные виды режущего инструмента по металлу

Резцы

Используются на токарных, строгальных и долбежных станках. Бывают проходные, отрезные, расточные, резьбовые и фасонные. Применяются для наружной и внутренней обработки заготовок.

Фрезы

Предназначены для фрезерования плоских, фасонных и винтовых поверхностей. Различают:

• Цилиндрические
• Торцевые
• Дисковые
• Угловые
• Фасонные
• Концевые

Сверла, зенкеры, зенковки и развертки

• Сверла – для создания отверстий (спиральные, перьевые, кольцевые).
• Зенкеры – улучшают качество и точность отверстий.
• Зенковки – формируют фаски и углубления под головки крепежа.
• Развертки – финишная обработка отверстий с высокой точностью.

Протяжки и прошивки

Протяжки – для обработки внутренних и внешних поверхностей сложной формы (шлицы, пазы).

Прошивки – создают отверстия методом продавливания.

Зуборезный и обкаточный инструмент

Зуборезные фрезы, долбяки – для нарезания зубьев шестерен.

Обкаточные инструменты – для чистовой обработки зубчатых колес.

Резьбонарезной тип режущего инструмента

• Метчики – нарезание внутренней резьбы.
• Плашки – нарезание наружной резьбы.
• Резьбовые фрезы и резцы – для точной обработки резьбы на станках.

Абразивные виды

Шлифовальные круги – для финишной обработки и заточки.

Абразивные ленты и бруски – ручная и механизированная шлифовка.

Ручной металлорежущий инструмент

• Ножовки по металлу
• Напильники
• Ручные метчики и плашки
• Зубила

Сферы использования металлорежущего инструмента

Металлорежущий инструмент применяется в:

• Машиностроении и автомобилестроении
• Авиационной и космической промышленности
• Металлообработке и ремонтных мастерских
• Производстве инструментов и оснастки
• Строительстве и энергетике

Из каких материалов они изготавливаются?

Быстрорежущая сталь (HSS) – для резцов, сверл, фрез.

Твердые сплавы (ВК, ТК) – для обработки твердых металлов.

Минералокерамика и керметы – для высокоскоростной обработки.

Алмаз и кубический нитрид бора (CBN) – для шлифовки и чистовой обработки.

Инструментальная сталь (У7–У12, ХВГ) – для ручного инструмента.

Заключение

Выбор металлорежущего инструмента зависит от типа обработки, материала заготовки и требуемой точности. Современные технологии позволяют изготавливать инструмент с высокой износостойкостью и производительностью, что делает его незаменимым в промышленности и ремонтных работах.
