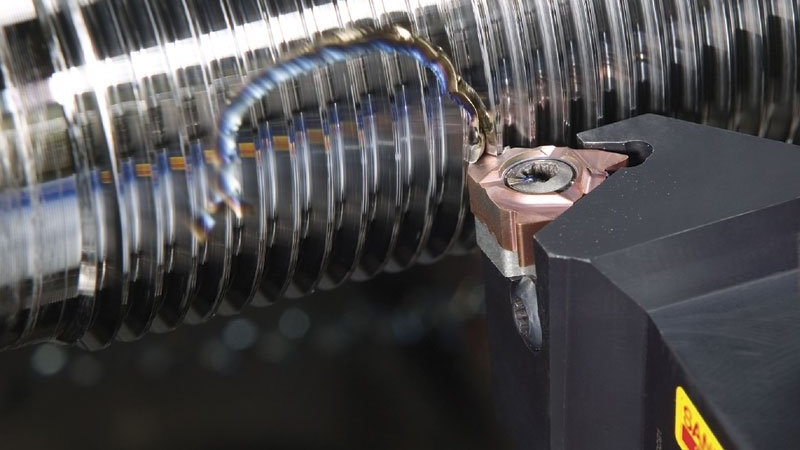

Износ токарных пластин: причины и как продлить срок службы

Износ токарных пластин — это естественный процесс, но его преждевременное наступление может серьезно ударить по рентабельности производства. Понимание причин и видов износа позволяет не просто менять пластины, а управлять их ресурсом, значительно повышая эффективность обработки и сокращая затраты. В этой статье мы подробно разберем, почему происходит износ режущего инструмента, как его классифицировать и, самое главное, какими методами можно продлить срок службы дорогостоящего инструментария от ведущих брендов.

Виды износа токарных пластин

Правильная диагностика типа износа — первый шаг к его устранению. Каждый вид говорит о конкретных проблемах в процессе резания.

Абразивный износ

Это наиболее распространенный тип износа, вызванный механическим трением о стружку и обрабатываемый материал. На передней и задней поверхностях пластины появляются характерные плоские блестящие участки и борозды, идущие вдоль направления схода стружки. Сильнее всего он проявляется при работе с абразивными материалами, такими как чугун, материалы с включениями песчаника, жаропрочные сплавы.

Износ в виде кратеров

Кратерный износ образуется на передней поверхности пластины, в зоне, где сходит стружка. Высокие температуры и давление размягчают материал пластины, и частицы смываются стружкой. Глубокий кратер ослабляет режущую кромку и в конечном итоге может привести к ее поломке. Характерен для обработки вязких материалов, таких как низкоуглеродистые стали, где образуется сливная стружка.

Термический износ (Диффузионный)

Этот вид износа вызван диффузией — взаимным проникновением атомов материала заготовки и пластины при высоких температурах (свыше 800°C). Режущая кромка теряет твердость и устойчивость, что приводит к ускоренному абразивному износу. Визуально может сопровождаться изменением цвета пластины (появлением синих или фиолетовых побежалостей). Частая причина — неправильно подобранные режимы резания (скорость, подача) или отсутствие охлаждения.

Сколы и разрушение режущих кромок

Хрупкое разрушение режущей кромки (сколы, выкрашивание) происходит из-за ударных нагрузок, вибраций или термического растрескивания. Это наиболее опасный вид износа, так как он происходит внезапно и может привести к браку детали и повреждению державки. Основные причины: нестабильное закрепление заготовки, прерывистый резание, неправильная геометрия пластины для данных условий или дефекты материала.

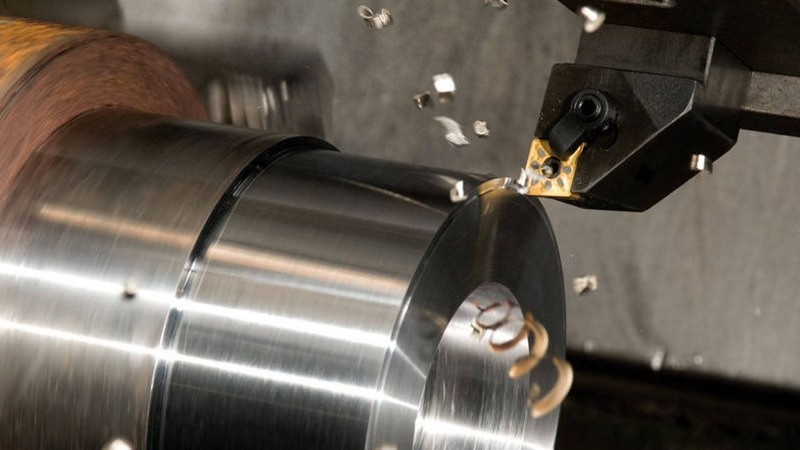

Причины износа токарных пластин

Ключевые факторы, ускоряющие износ, можно разделить на несколько категорий:

• Режимы резания: Слишком высокая скорость резания вызывает перегрев, а слишком низкая приводит к наклепу и вибрациям. Неоптимальная подача и глубина резания также влияют на стойкость.
• Материал заготовки: Абразивные, вязкие, жаропрочные сплавы оказывают экстремальное воздействие на инструмент.
• Нестабильность системы СПИД (Станок-Приспособление-Инструмент-Деталь): Биение инструмента, вибрации, недостаточная жесткость патрона или центра ослабляют режущую кромку. Использование качественных патронов, например, от SCHUNK или Berg Spanntechnik, гарантирует максимальную точность и минимальное биение, напрямую продлевая жизнь пластины.
• Охлаждение: Неправильная подача СОЖ (смазочно-охлаждающей жидкости) или ее полное отсутствие резко увеличивают температурную нагрузку.
• Ошибки в выборе инструмента: Несоответствие геометрии пластины, материала и покрытия обрабатываемому материалу и типу операции.

Как продлить срок службы? Подробный разбор эффективных способов

Борьба с износом — это комплексный подход, а не один волшебный прием.

1. Оптимизация режимов резания. Всегда следуйте рекомендациям производителя инструмента. Используйте калькуляторы скоростей резания, которые предоставляют такие бренды, как Sandvik Coromant и SECO. Помните: правильная скорость — главный фактор борьбы с термическим износом.
2. Грамотный подбор геометрии и материала пластины. Это основа долгой службы.
   • Для чистовой обработки используйте пластины с острой кромкой для получения качественной поверхности.
   • Для черновой обработки и нестабильных условий выбирайте пластины с положительной геометрией и фаской для укрепления кромки, как у WALTER.
   • Для обработки алюминия применяйте незаточенные пластины с острыми кромками.
   • Для стали выбирайте твердые сплавы с покрытием TiAlN.
   • Для чугуна оптимальны пластины с покрытием Al₂O₃.
3. Обеспечение эффективного охлаждения. Правильно подобранная и точно поданная СОЖ отводит тепло и уменьшает трение. Используйте современные системы под высоким давлением для сложных операций. Для большинства операций с твердосплавным инструментом предпочтительнее подача СОЖ через инструмент непосредственно в зону резания.
4. Повышение жесткости и стабильности системы. Убедитесь, что станок, инструмент и заготовка надежно закреплены. Использование высокоточных цанг и гидропатронов от SCHUNK или Berg Spanntechnik сводит к минимуму вибрации и биение, которые являются главными врагами режущей кромки.
5. Своевременное вращение пластины. Не дожидайтесь полного разрушения пластины. Многие современные многогранные пластины, включая продукты от Pramet, имеют несколько режущих кромок. Своевременный поворот пластины на 60°, 90° или 120° позволяет использовать весь ее ресурс равномерно и экономично.
6. Правильное хранение и обращение. Инструмент должен храниться в сухом месте в оригинальной упаковке. Запрессовка пластин в державку должна проводиться с использованием рекомендованного оборудования, чтобы избежать микросколов.

Выводы

Износ токарных пластин — управляемый процесс. Вместо того чтобы воспринимать его как данность, используйте системный подход: диагностируйте тип износа, анализируйте его причины и применяйте комплекс мер для его замедления. Инвестиции в качественный инструмент от проверенных производителей, таких как Sandvik Coromant, SECO, WALTER, и в надежную оснастку от SCHUNK и Berg Spanntechnik, окупаются многократно за счет возросшей стойкости инструмента, повышения качества продукции и снижения простоев. Помните, что продление срока службы каждой пластины — это прямой вклад в снижение себестоимости вашей продукции.
