Цанговый патрон — это высокоточное зажимное устройство, предназначенное для фиксации инструмента (свёрл, фрез, развёрток) или заготовки цилиндрической формы на металлорежущем станке (токарном, фрезерном, сверлильном) или в автоматическом оборудовании. Его ключевая задача — обеспечить точное центрирование и надёжное зажатие с минимальным биением, что критически важно для качества обработки. Благодаря своей универсальности и скорости смены инструмента цанговые патроны стали неотъемлемым элементом современного станочного парка, особенно в условиях серийного и мелкосерийного производства на станках с ЧПУ.

Виды цанговых патронов

Цанговые патроны классифицируются по нескольким ключевым параметрам: назначению, функциональности и конструкции.

По назначению

• Для инструмента. Самый распространённый тип. Устанавливаются в шпиндель станка (чаще всего фрезерного или сверлильного) и предназначены для зажима хвостовиков режущего инструмента. Имеют конический хвостовик (конус Морзе, HSK, CAT) для установки в шпиндель.
• Для заготовок (зажимные патроны). Используются на токарных станках для фиксации прутка или детали. Обеспечивают высокое усилие зажима и часто используются в составе прутковых податчиков.

По функциональности

• Стандартные (ручные). Зажим и разжим осуществляются вручную или с помощью ключа. Подходят для универсальных станков.
• Быстросменные (Quick-Change). Позволяют мгновенно сменить инструмент или всю предварительно настроенную оснастку без остановки шпинделя. Значительно повышают производительность на ЧПУ.
• Напрямённые (Power-operated). Зажим происходит автоматически, с помощью пневматического или гидравлического привода. Используются в гибких производственных системах (ГПС) и автоматических линиях.

По конструкции

• Самозажимные (ER). Наиболее популярный и универсальный тип. Цанга зажимается при закручивании гайки, которая воздействует на её торец. Стандартизированы (ER-11, ER-16, ER-20, ER-25, ER-32, ER-40). Подходят для широкого диапазона диаметров.
• Рычажные (Lever-Activated). Зажим осуществляется с помощью встроенного рычага. Просты и удобны для частой смены инструмента на фрезерных станках.
• Термо- и гидропатроны. Обеспечивают сверхвысокую точность (биение < 3 мкм) за счёт теплового расширения или гидравлического давления. Используются для высокоскоростной и прецизионной обработки.

Конструктивные особенности

Конструкция стандартного цангового патрона (системы ER) состоит из трёх основных элементов:

• Корпус патрона. Имеет коническое посадочное отверстие и наружную резьбу. Крепится к шпинделю станка через свой конический хвостовик.
• Цанга (зажимная гильза). Разрезная пружинная втулка с конической наружной поверхностью и фиксатором против проворачивания. Внутренний диаметр соответствует диаметру хвостовика инструмента.
• Зажимная гайка. Накручивается на корпус патрона и при затяжке сдвигает цангу по конусу, заставляя её сжиматься и надёжно фиксировать инструмент.

Принцип работы цангового патрона

Принцип работы основан на преобразовании осевого усилия в радиальное сжатие благодаря коническим поверхностям.

• Установка: Инструмент вставляется в цангу, которая помещается в коническое гнездо корпуса патрона.
• Затяжка: При закручивании зажимной гайки она воздействует на торец цанги, заставляя её перемещаться вглубь конического отверстия корпуса.
• Сжатие: Движение по конусу вынуждает лепестки разрезной цанги равномерно сжиматься по всему периметру, надёжно обхватывая и центрируя хвостовик инструмента.
• Фиксация: После затяжки гайки система надёжно зафиксирована. Для освобождения инструмента гайку откручивают, и пружинные свойства цанги позволяют ей немного разжаться.

Преимущества использования цанговых патронов

• Высокая точность центрирования: Обеспечивают минимальное биение (обычно в пределах 0.005-0.02 мм), что критично для чистовой и прецизионной обработки.
• Универсальность: Одна цанга может зажимать диапазон диаметров (например, для ER-32 это 12-20 мм), а сменные цанги позволяют быстро адаптировать патрон под любой инструмент.
• Большая сила зажима: Равномерное распределение усилия по всей окружности позволяет передавать большой крутящий момент без проскальзывания инструмента.
• Быстрая смена инструмента: Процесс зажима и разжима занимает секунды, что drastically сокращает вспомогательное время и повышает производительность, особенно на ЧПУ.
• Долговечность и надёжность: Простая и robust конструкция обеспечивает длительный срок службы всех компонентов.

Заключение

Цанговый патрон — это простое, но гениальное решение, которое остаётся золотым стандартом для точного и надежного крепления инструмента в современном машиностроении. Правильный выбор его типа и размера напрямую влияет на качество готовой продукции, стойкость инструмента и общую эффективность производства.

Для бесперебойной работы вашего производства критически важно приобретать качественную оснастку у проверенных поставщиков. Компания ЮТС является надёжным партнёром и поставщиком металлорежущего инструмента и оснастки, включая широкий спектр цанговых патронов и комплектующих от ведущих мировых производителей. На сайте spbuts.ru вы можете подобрать необходимое оборудование и получить квалифицированную техническую поддержку.

Современное машиностроение ставит перед технологами и операторами ЧПУ сложнейшие задачи: требования к точности геометрии и чистоте поверхности деталей постоянно растут, а контуры изделий становятся все сложнее. Обработка труднодоступных зон, работа с жаропрочными сплавами и необходимость максимально сократить время цикла — вот вызовы, с которыми ежедневно сталкивается производство. Стандартный сборный инструмент зачастую не справляется с такими требованиями. Именно для этих задач созданы цельные твердосплавные фрезы Pramet — инструмент, где бескомпромиссная точность встречается с высочайшей производительностью.

Что такое цельные твердосплавные фрезы и их ключевые преимущества

Цельная твердосплавная фреза — это монолитный инструмент, где хвостовик и режущая часть изготовлены из единого куска микрозернистого твердого сплава. Эта конструкция принципиально отличает его от сборных аналогов и предоставляет ряд исключительных преимуществ:

• Максимальная жесткость и виброустойчивость. Отсутствие соединений исключает биение и вибрации, что критически важно для чистовой обработки. Это позволяет агрессивно снимать материал, не жертвуя качеством поверхности и точностью размеров.
• Превосходная точность геометрии. Каждая фреза изготавливается с высочайшей точностью, что гарантирует стабильность результатов от первого до последнего прохода и идеальное соответствие чертежам.
• Оптимизация для высокоскоростного фрезерования (HSM). Монолитная конструкция идеально подходит для современных стратегий обработки, позволяя работать на повышенных оборотах и подачах, радикально сокращая время производства.
• Сложная геометрия режущей кромки. Технология производства позволяет создавать инструмент с большим количеством зубьев и самым сложным профилем для филигранной обработки мельчайших деталей.

Основные области применения цельных фрез Pramet

Уникальные характеристики этого инструмента делают его незаменимым в ряде критически важных отраслей:

• Инструментальное производство: Обработка штампов, пресс-форм, матриц и другого сложного инструментария, где точность и чистота поверхности являются определяющими факторами.
• Авиационно-космическая и медицинская отрасли: Производство деталей из жаропрочных сплавов, титановых и кобальт-хромовых имплантатов, где требуется высочайшая точность и надежность.
• Точное машиностроение и электроника: Изготовление мелких, высокоответственных элементов с микронными допусками.
• Чистовая обработка: Финишные операции, где необходимо достижение минимальной шероховатости без последующей механической доработки.

Технологические особенности фрез Pramet

Продукция Pramet выделяется на фоне конкурентов за счет применения передовых технологий на всех этапах производства:

• Высококачественные твердые сплавы: В основе инструмента лежат микрозернистые и субмикрозернистые сплавы, которые обеспечивают идеальный баланс между твердостью (износостойкостью) и прочностью (сопротивлением ударам и излому).
• Продуманная геометрия: Каждая серия фрез имеет специально разработанную геометрию режущей кромки и канавки, что обеспечивает эффективное стружкообразование и отвод стружки, снижая тепловую нагрузку.
• Современные износостойкие покрытия: Наличие специализированных покрытий (таких как PVD TiAlN) значительно увеличивает стойкость инструмента, позволяет работать на повышенных температурных режимах и эффективно обрабатывать абразивные материалы.
• Высший класс точности: Строжайший контроль на всех этапах производства гарантирует, что каждая фреза из каталога Pramet соответствует заявленным геометрическим параметрам.

Экономическая эффективность: почему выгодно инвестировать в качественный инструмент

Хотя первоначальная стоимость цельной фрезы выше, чем у сборного аналога, ее покупка является стратегически верным и выгодным решением. Экономический эффект достигается за счет:

• Повышенной стойкости и количества переточек: один инструмент служит дольше и может быть восстановлен несколько раз.
• Сокращения времени обработки: высокие скорости резания напрямую снижают машинное время и себестоимость детали.
• Минимизации брака: стабильность и предсказуемость результата исключают дорогостоящий брак и доработки.
• Снижения простоев: надежность инструмента позволяет увеличить время бесперебойной работы оборудования.

В долгосрочной перспективе это приводит к значительному снижению стоимости владения и повышению общей рентабельности производства.

Как выбрать нужную фрезу? Советы от экспертов ЮТС

При подборе инструмента учитывайте несколько факторов:

• Тип операции: Для черновой обработки выбирайте фрезы с меньшим числом зубьев для лучшего стружкоудаления, для чистовой — с большим.
• Обрабатываемый материал: Подбирайте марку твердого сплава и тип покрытия под конкретную задачу (нержавеющая сталь, алюминий, жаропрочный сплав).
• Сложность контура: Для 3D-обработки и сложных пазов идеально подходят сферические (шаровые) и конические фрезы.

Лучшее решение — доверить подбор профессионалам. Специалисты компании ЮТС обладают глубокими знаниями продукции Pramet и готовы предложить оптимальное решение под ваши технологические процессы.

Инвестируйте в эффективность вашего производства с Pramet и ЮТС

Цельные твердосплавные фрезы Pramet — это не просто инструмент, это ключ к новому уровню точности, производительности и рентабельности. Выбирая решения Pramet, вы инвестируете в стабильность и качество вашей продукции.

Закажите консультацию технического специалиста компании ЮТС — официального поставщика Pramet в России. Мы обеспечим вас полной технической поддержкой, поможем подобрать инструмент из актуального каталога Pramet и предложим конкурентные условия поставки.

Скачайте полный каталог на нашем сайте или запросите его у менеджера. Доставка по всей России и странам СНГ. Лучшие цены от официального поставщика.

Износ токарных пластин — это естественный процесс, но его преждевременное наступление может серьезно ударить по рентабельности производства. Понимание причин и видов износа позволяет не просто менять пластины, а управлять их ресурсом, значительно повышая эффективность обработки и сокращая затраты. В этой статье мы подробно разберем, почему происходит износ режущего инструмента, как его классифицировать и, самое главное, какими методами можно продлить срок службы дорогостоящего инструментария от ведущих брендов.

Виды износа токарных пластин

Правильная диагностика типа износа — первый шаг к его устранению. Каждый вид говорит о конкретных проблемах в процессе резания.

Абразивный износ

Это наиболее распространенный тип износа, вызванный механическим трением о стружку и обрабатываемый материал. На передней и задней поверхностях пластины появляются характерные плоские блестящие участки и борозды, идущие вдоль направления схода стружки. Сильнее всего он проявляется при работе с абразивными материалами, такими как чугун, материалы с включениями песчаника, жаропрочные сплавы.

Износ в виде кратеров

Кратерный износ образуется на передней поверхности пластины, в зоне, где сходит стружка. Высокие температуры и давление размягчают материал пластины, и частицы смываются стружкой. Глубокий кратер ослабляет режущую кромку и в конечном итоге может привести к ее поломке. Характерен для обработки вязких материалов, таких как низкоуглеродистые стали, где образуется сливная стружка.

Термический износ (Диффузионный)

Этот вид износа вызван диффузией — взаимным проникновением атомов материала заготовки и пластины при высоких температурах (свыше 800°C). Режущая кромка теряет твердость и устойчивость, что приводит к ускоренному абразивному износу. Визуально может сопровождаться изменением цвета пластины (появлением синих или фиолетовых побежалостей). Частая причина — неправильно подобранные режимы резания (скорость, подача) или отсутствие охлаждения.

Сколы и разрушение режущих кромок

Хрупкое разрушение режущей кромки (сколы, выкрашивание) происходит из-за ударных нагрузок, вибраций или термического растрескивания. Это наиболее опасный вид износа, так как он происходит внезапно и может привести к браку детали и повреждению державки. Основные причины: нестабильное закрепление заготовки, прерывистый резание, неправильная геометрия пластины для данных условий или дефекты материала.

Причины износа токарных пластин

Ключевые факторы, ускоряющие износ, можно разделить на несколько категорий:

• Режимы резания: Слишком высокая скорость резания вызывает перегрев, а слишком низкая приводит к наклепу и вибрациям. Неоптимальная подача и глубина резания также влияют на стойкость.
• Материал заготовки: Абразивные, вязкие, жаропрочные сплавы оказывают экстремальное воздействие на инструмент.
• Нестабильность системы СПИД (Станок-Приспособление-Инструмент-Деталь): Биение инструмента, вибрации, недостаточная жесткость патрона или центра ослабляют режущую кромку. Использование качественных патронов, например, от SCHUNK или Berg Spanntechnik, гарантирует максимальную точность и минимальное биение, напрямую продлевая жизнь пластины.
• Охлаждение: Неправильная подача СОЖ (смазочно-охлаждающей жидкости) или ее полное отсутствие резко увеличивают температурную нагрузку.
• Ошибки в выборе инструмента: Несоответствие геометрии пластины, материала и покрытия обрабатываемому материалу и типу операции.

Как продлить срок службы? Подробный разбор эффективных способов

Борьба с износом — это комплексный подход, а не один волшебный прием.

1. Оптимизация режимов резания. Всегда следуйте рекомендациям производителя инструмента. Используйте калькуляторы скоростей резания, которые предоставляют такие бренды, как Sandvik Coromant и SECO. Помните: правильная скорость — главный фактор борьбы с термическим износом.
2. Грамотный подбор геометрии и материала пластины. Это основа долгой службы.
   • Для чистовой обработки используйте пластины с острой кромкой для получения качественной поверхности.
   • Для черновой обработки и нестабильных условий выбирайте пластины с положительной геометрией и фаской для укрепления кромки, как у WALTER.
   • Для обработки алюминия применяйте незаточенные пластины с острыми кромками.
   • Для стали выбирайте твердые сплавы с покрытием TiAlN.
   • Для чугуна оптимальны пластины с покрытием Al₂O₃.
3. Обеспечение эффективного охлаждения. Правильно подобранная и точно поданная СОЖ отводит тепло и уменьшает трение. Используйте современные системы под высоким давлением для сложных операций. Для большинства операций с твердосплавным инструментом предпочтительнее подача СОЖ через инструмент непосредственно в зону резания.
4. Повышение жесткости и стабильности системы. Убедитесь, что станок, инструмент и заготовка надежно закреплены. Использование высокоточных цанг и гидропатронов от SCHUNK или Berg Spanntechnik сводит к минимуму вибрации и биение, которые являются главными врагами режущей кромки.
5. Своевременное вращение пластины. Не дожидайтесь полного разрушения пластины. Многие современные многогранные пластины, включая продукты от Pramet, имеют несколько режущих кромок. Своевременный поворот пластины на 60°, 90° или 120° позволяет использовать весь ее ресурс равномерно и экономично.
6. Правильное хранение и обращение. Инструмент должен храниться в сухом месте в оригинальной упаковке. Запрессовка пластин в державку должна проводиться с использованием рекомендованного оборудования, чтобы избежать микросколов.

Выводы

Износ токарных пластин — управляемый процесс. Вместо того чтобы воспринимать его как данность, используйте системный подход: диагностируйте тип износа, анализируйте его причины и применяйте комплекс мер для его замедления. Инвестиции в качественный инструмент от проверенных производителей, таких как Sandvik Coromant, SECO, WALTER, и в надежную оснастку от SCHUNK и Berg Spanntechnik, окупаются многократно за счет возросшей стойкости инструмента, повышения качества продукции и снижения простоев. Помните, что продление срока службы каждой пластины — это прямой вклад в снижение себестоимости вашей продукции.

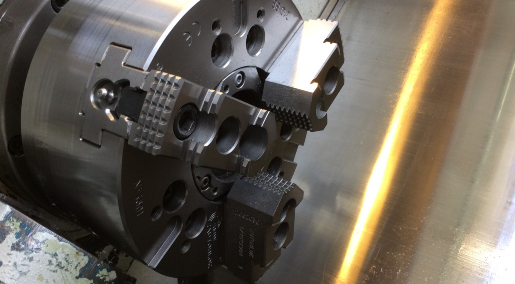

Биение патрона — одна из самых частых и критичных проблем на токарном станке, которая напрямую влияет на качество обработки деталей. Оно приводит к браку, несоответствию чертежным допускам, повышенному износу инструмента и даже к выходу из строя самого станка. В этой статье специалисты SPB Tools разберут основные причины этой неисправности и дадут пошаговые инструкции, как проверить и устранить биение патрона токарного станка, вернув оборудованию точность и надежность.

Почему возникает биение патрона токарного станка

Понимание причин — первый шаг к решению проблемы. Биение патрона редко возникает без причины, и его источники можно разделить на несколько категорий:

• Загрязнение посадочных поверхностей: Самая распространенная причина. Металлическая стружка, пыль, грязь или забоины на конусе шпинделя или в ответном отверстии патрона не позволяют ему плотно и точно сесть на место.
• Износ кулачков: Со временем рабочие поверхности кулачков изнашиваются, деформируются или получают повреждения (зазубрины), что не позволяет им равномерно и точно зажимать заготовку.
• Естественный износ патрона: От длительной эксплуатации изнашиваются зубчатые венцы и другие механизмы патрона, появляются люфты, которые и вызывают радиальное и торцевое биение.
• Неправильный монтаж: Патрон может быть не до конца напрессован на фланец или неравномерно затянут винтами, что приводит к его перекосу.
• Проблемы с шпинделем: В более серьезных случаях причина может крыться в самом шпиндельном узле — износ подшипников, деформация или повреждение конуса.

Допустимое биение патрона

Допустимая величина биения — не абстрактное понятие, а строгая техническая характеристика, которая зависит от класса точности станка. Чем выше класс точности, тем жестче требования.

• Для станков нормальной точности (класс H) допустимое биение обычно составляет 0,03-0,05 мм.
• Для станков повышенной точности (класс P) допустимое значение не должно превышать 0,01-0,02 мм.
• Превышение этих значений — прямой сигнал к проведению диагностики и регулировки. Точные нормы для вашей модели станка всегда можно найти в его паспорте.

Как проверить биение патрона?

Для точной диагностики вам понадобится универсальный измерительный прибор — индикаторная головка (индикатор часового типа) со штативом.

• Подготовка: Тщательно очистите конус шпинделя и посадочное отверстие патрона от всех видов загрязнений. Установите и затяните патрон на шпинделе в соответствии с инструкцией к станку.
• Установка индикатора: Закрепите индикаторную головку на суппорте или неподвижной части станка так, чтобы измерительный шпиндель уперся в контрольную поверхность.
• Измерение наружного биения:
  • Вставьте в патрон эталонную оправку (или просто гладкий цилиндрический эталон, например, калиброванный валик).
  • Настройте индикатор так, чтобы его ножка касалась цилиндрической части оправки на расстоянии примерно 20-30 мм от кулачков.
  • Вручную проверните шпиндель на один полный оборот.
  • Максимальная разница показаний индикатора и будет величиной радиального биения.
• Измерение торцевого биения: Переставьте ножку индикатора на торец оправки или непосредственно на торец самого патрона. Проверните шпиндель и зафиксируйте разницу показаний.

Как устранить биение патрона токарного станка

Методы устранения неисправности зависят от результатов диагностики.

Очистка и повторная установка

Это первое и самое простое действие.

1. Снимите патрон со шпинделя.
2. Обезжирьте и тщательно очистите конус шпинделя и посадочное отверстие патрона мягкой ветошью и специальным очистителем. Убедитесь, что на поверхностях нет забоин и стружки.
3. Установите патрон обратно, убедившись, что он сел плотно и без перекоса. Равномерно затяните все крепежные винты.
4. Повторите проверку индикатором. Часто именно эта простая процедура решает проблему.

Регулировка и шлифовка кулачков

Если проблема в изношенных кулачках, есть два пути:

1. Регулировка (перестановка): Во многих патронах кулачки можно поменять местами (правый на левый и т.д.), чтобы вывести менее изношенную часть на рабочую зону.
2. Шлифовка (проточка) кулачков на месте: Это высокоточная операция, выполняемая непосредственно на станке. С помощью резца протачиваются внутренние поверхности зажатых кулачков, обеспечивая их идеальное соосность со шпинделем. Важно: для этой операции требуются глубокие знания и опыт.

Замена изношенных деталей

Если визуально виден сильный износ кулачков (глубокие выработки, сколы), сломанный зубчатый венец или большой люфт в механизме, самый эффективный способ — замена изношенных компонентов на новые. Использование неисправного патрона экономически невыгодно и приводит к порче дорогостоящих заготовок.

Проверка шпинделя

Если все вышеперечисленные методы не помогли, проблема может быть в шпиндельном узле.

• С помощью индикатора проверьте биение самого конуса шпинделя (без установленного патрона).
• При выявлении отклонений требуется более сложный и дорогостоящий ремонт: регулировка или замена подшипников шпинделя, ремонт самого шпинделя. Эту работу должны выполнять квалифицированные сервисные инженеры.

Решение проблемы биения — это инвестиция в качество вашей продукции. Регулярная проверка и своевременное обслуживание патрона сэкономят вам время, деньги и нервы.

Компания «ЮТС» не только поставляет качественный металлорежущий инструмент и оснастку от проверенных производителей, но и предоставляет экспертные консультации по ее эксплуатации и обслуживанию. Если вы столкнулись со сложной проблемой или вам требуется профессиональная диагностика, обращайтесь к нашим специалистам – мы поможем вашему производству работать точно и без сбоев.

Компания SPB UTS поставляет высококачественный металлорежущий инструмент Sandvik, обеспечивающий максимальную эффективность обработки металлов. В этой статье мы разберем режимы резания для инструментов Sandvik, которые помогут оптимизировать процесс обработки, продлить срок службы инструмента и повысить качество деталей.

Что такое режимы резания?

Режимы резания – это совокупность параметров, определяющих скорость и эффективность обработки материала. Они включают:

• Скорость резания (Vc) – измеряется в метрах в минуту (м/мин).
• Подачу (f) – движение инструмента за один оборот или зуб (мм/об или мм/зуб).
• Глубину резания (ap) – толщину снимаемого слоя за проход (мм).

Правильный подбор режимов резания Sandvik позволяет минимизировать износ инструмента, избежать вибраций и добиться идеального качества поверхности.

Оптимальные режимы резания для инструментов Sandvik

Ниже представлены подобранные параметры скорости (Vc), подачи (f) и глубины резания (ap), обеспечивающие максимальную производительность и минимальный износ инструмента. Они зависят от материала заготовки, типа обработки и конкретной модели инструмента Sandvik, что позволяет добиться высокого качества поверхности и экономичной работы.

Токарная обработка

При точении важно учитывать материал заготовки и тип пластины.

Рекомендации:

• Для черновой обработки выбирайте большую глубину резания (ap) и умеренную подачу (f).
• Для чистовой – меньшую подачу и высокую скорость (Vc).

Фрезерование

Фрезерование требует учета диаметра инструмента и количества зубьев.

Совет: Для фрез Sandvik с износостойкими покрытиями (например, GC3225) можно увеличить Vc на 15–20%.

Сверление

При сверлении важно избегать перегрева и заклинивания стружки.

Как подобрать режимы резания для Sandvik?

Компания Sandvik Coromant предлагает несколько способов точного расчета:

• Coromant Calculator – специализированное ПО для расчета режимов.
• Каталоги и техническая документация – содержат таблицы для разных материалов.
• Рекомендации от SPB UTS – наши специалисты помогут подобрать оптимальные параметры.

Выбор правильной режущей пластины для токарного резца напрямую влияет на качество обработки металла, стойкость инструмента и экономическую эффективность производства. Однако маркировка пластин часто вызывает вопросы даже у опытных специалистов. В этой статье мы подробно разберем систему обозначений по ISO 1832 и ГОСТ, приведем реальные примеры расшифровки и дадим практические рекомендации по подбору.

Система обозначений по ISO 1832

Международный стандарт ISO 1832 определяет порядок маркировки сменных пластин для токарных резцов. Обозначение состоит из 8-10 символов, каждый из которых указывает на конкретный параметр.

Пример расшифровки пластины TNMG 160408

• T – треугольная форма.
• N – задний угол 0°.
• M – допуск ±0.08 мм.
• G – крепление с пазом.
• 16 – длина режущей кромки 16 мм.
• 04 – толщина 4 мм.
• 08 – радиус при вершине 0.8 мм.

Такая пластина идеально подходит для черновой обработки стальных заготовок на токарных станках.

Особенности маркировки у ведущих производителей

Некоторые бренды добавляют дополнительные символы, указывающие на:

• Покрытие (TiN, TiAlN, Al₂O₃)
• Материал пластины (твердый сплав, керамика, CBN)
• Назначение (для нержавеющей стали, титана, чугуна)

Примеры нестандартных обозначений

Sandvik — SPMT 12 04 08-PF 1125 (PF – чипбордер для стали)

Iscar — CNMG 120408-MS (MS – для обработки нержавейки)

Kennametal — TNMG 432-MA (MA – покрытие TiAlN)

ГОСТ vs ISO: ключевые отличия

В СССР использовался ГОСТ 19086-80, который отличается от ISO:

Пример расшифровки маркировки пластин для токарных резцов по ГОСТ:

• 2142-0058 – квадратная пластина, угол 10°, толщина 5.8 мм.

Эквивалент по ISO:

• TNMG 220558

Как правильно подобрать пластину?

Определите материал обработки:

• Сталь – пластины с покрытием TiCN или TiAlN
• Алюминий – острые кромки без фаски (код H)
• Чугун – пластины из CBN или керамики

Выберите геометрию:

• Черновая обработка – прочные пластины с радиусом (R-тип)
• Чистовая – острые кромки (F-тип)

Проверьте совместимость с державкой:

• Убедитесь, что крепление (G, N, W) подходит под ваш резец

Частые ошибки при выборе

При выборе токарных пластин по металлу важно уметь понимать маркировку и расшифровывать ее во избежание ошибки. Например:

1. Неправильный задний угол. Приводит к вибрациям и ускоренному износу инструмента.
2. Игнорирование допуска. Влияет на точность обработки детали.
3. Неверный радиус при вершине. Ускоряет износ и ухудшает качество поверхности.

Ответы на популярные вопросы

Ниже собраны популярные вопросы пользователей, касаемо рашифровки маркировки пластин для токарных резцов. Если вы не нашли ответ на свой вопрос — можете обратиться в компанию ЮТС, квалифицированные менеджеры Вам обязательно помогут.

Что означает буква «M» в маркировке?

Это допуск по точности (±0.08 мм). Обозначает максимальное отклонение от номинальных размеров пластины.

Какую пластину выбрать для нержавеющей стали?

Лучше брать пластины с кодом MS (у Iscar) или PF (у Sandvik). Они имеют специальные стружколомы и покрытия, устойчивые к налипанию материала.

Чем отличается T от C в первой позиции?

• T – треугольная (80° угол)
• C – ромбическая (80°), но с другим расположением режущих кромок

Можно ли использовать ISO-пластины на старых советских станках?

Да, но нужно проверить совместимость державки. Некоторые старые держатели требуют адаптеров.

Заключение

Понимание маркировки токарных пластин помогает снизить затраты на инструмент и повысить качество обработки. Если у вас остались вопросы – обратитесь к нашим специалистам или подберите пластины в каталоге.

Нужна помощь с выбором?

От фрезы зависит качество обрабатываемого изделия и эффективность всего процесса металлообработки. Использование неподходящего инструмента приводит к его преждевременному износу, дефектам заготовок и даже к поломке фрезерного оборудования. В этой статье разберем виды и типы фрез по металлу.

Классификация и характеристики

Инструмент для фрезеровки состоит из рабочей части, включающей зубья, выемки между ними, по которым отводится стружка из зоны реза. Хвостовик служит для крепления в шпинделе станка, а посадочное отверстие – для посадки на рабочий вал. Для фиксации могут использоваться резьбовое соединение и шпонка. Разные виды фрез по металлу отличаются конструкцией, что влияет на возможности использования.

Классификация по конструкции

По конструкционным особенностям выделяются следующие виды: концевые фрезы, торцевые, дисковые, угловые, червячные, фасонные. Разберем подробнее каждый тип фрез ниже.

Концевые

Технические требования к концевым фрезам содержатся в стандарте ГОСТ 17024-2015.

С помощью них оптимально создавать уступы, карманы, выполнять профилирование. Оснащены режущими гранями по торцу и цилиндрической части. Это позволяет одновременно резать в осевом и радиальном направлениях.

Оптимальны для фрезерования канав, контуров, создания углублений, черновой и чистовой обработки плоскостей. Черновая – предусматривает быстрое удаление излишков материала для придания изделию формы. Чистовая – заключительный этап, целью которого является достижение геометрической формы, размеров, заданных чертежом, требуемой шероховатости.

Торцевые

Режущие грани расположены на торцевой поверхности. Они подходят для операций с большими плоскостями, способствуют повышению производительности, точности (применяются нормы ГОСТ 24360-2016).

Основная работа происходит за счет торцов. Их конструкция часто предусматривает сменные многогранные пластины.

Оптимальное назначение – выравнивание, снятие припусков, получение чистой обработки на плоскостях.

Дисковые

Представляют собой диск с лезвиями по окружности (изготавливаются по ГОСТ 2679-2014). Они применяются для формирования пазов, обрезки краев, разрезания материалов. Подразделяются на несколько подвидов:

• Пазовые – используются для создания прямоугольных пазов и канавок. Секущие грани расположены по боковым и периферийной сторонам.
• Отрезные – тонкие диски, предназначенные для отрезания заготовок или прореза узких щелей.
• Трехсторонние – имеют лезвия по окружности и с двух боковых сторон, что позволяет им обрабатывать паз за один проход, формируя его ширину и чистоту.

Угловые, фасонные, червячные

Основное предназначение – создание угловых пазов, скосов и фасок. Режущие элементы расположены под определенным углом к оси. Основные размеры указаны в ГОСТ Р 70112-2022; 50181-92.

Фасонные – используются для получения сложных профилей и форм. Их острая кромка соответствует профилю обрабатываемой заготовки (например, для производства зубьев шестерен или декоративных элементов). Технические требования содержатся в ГОСТ 9305-2014.

Главное предназначение червячных – нарезка зубцов, звездочек, колес и других деталей с винтовым профилем. Технические условия к изделиям устанавливают стандарты ГОСТ 9324-2015; 10331-81 (для изготовления зубчатых колес), ГОСТ 8027-86; 6637-80 (для нарезки зубьев шлицевых валов), ГОСТ 15127-83 (для нарезки звездочек к приводным цепям).

По материалу режущей части

Металл, из которого изготовлены острые элементы, определяет допустимые режимы резания.

Быстрорежущая сталь (HSS)

Это сплавы, способные сохранять твердость при высоких температурах, которые образуются во время резки. HSS отличается хорошей вязкостью и устойчивостью к вибрациям. Это делает его подходящим для прерывистого нарезания, работы с мягкими металлами или средней степени твердости.

Твердосплавные (ВК8, Т5К10)

Изготавливаются из спеченных порошков карбидов тугоплавких металлов (например, карбида вольфрама) со связующим элементом (кобальтом). Они более твердые и износоустойчивые по сравнению с HSS. Это позволяет работать с высокой скоростью и более твердыми сплавами.

ВК8 содержит 8% кобальта, обладает хорошей вязкостью и применяется для чугуна, нержавеющей стали и жаропрочных сплавов. Т5К10 содержит 5% кобальта и 10% карбида титана, что способствует повышению износостойкости. Используется для стали, жаропрочных сплавов.

С алмазным напылением

На лезвия с алмазным напылением нанесен тонкий слой на основе синтетических алмазов. Они отличаются твердостью, являются устойчивыми к износу, что делает их незаменимыми для фрезеровки закаленных сталей, керамики, композитов, графита.

По назначению

Знание функционального назначения позволяет выбрать из различных типов фрез по металлу наиболее подходящую для конкретной задачи.

Для черновой и чистовой обработки

Для черновой работы подходят приспособления с небольшим числом зубьев, прочной конструкцией. Предназначены для быстрого снятия излишков материала.

Для завершающего этапа металлообработки требуется более точная геометрия, меньший радиус при вершине зуба и большее количество зубцов. Эти характеристики гарантируют высокую точность размеров и чистоту поверхности.

Для алюминия, нержавейки, титана

Инструменты для алюминия часто оснащены острыми кромками, полированными канавками для лучшего отвода стружки и геометрической формой, предотвращающей ее налипание.

Для нержавейки – обычно имеют более прочную геометрию, специальные покрытия для уменьшения трения и предотвращения образования наростов.

Для титана – отличаются повышенной прочностью, износостойкостью и теплостойкостью.

Специальные

Могут быть спроектированы для создания точных пазов определенной ширины и глубины (например, шпоночные), для снятия фасок с кромок деталей.

Фасонные или червячные фрезеровочные инструменты со специальным профилем предназначены для нарезки зубчиков различных типов шестерен.

Для станков ЧПУ

Станки, управляемые с помощью программного обеспечения, предъявляют особые требования к технической оснастке, поскольку работают в высокоскоростных режимах и требуют максимальной точности.

Отличия от ручного оборудования

Фрезы для машин с программным управлением изготавливаются с более жесткими допусками, имеют более качество исполнения. Защитный слой адаптирован для работы на высоких оборотах и подачах.

Применяются различные покрытия, которые значительно снижают трение и позволяют работать на более скоростных режимах.

Как подобрать фрезу для ЧПУ

При подборе важно учитывать следующие параметры:

• хвостовик – должен соответствовать типу и размеру патрона, чтобы обеспечить надежную фиксацию;
• защитный слой – выбирается в зависимости от вида обрабатываемой заготовки, условий реза;
• качество исполнения – число зубцов, угол наклона спирали влияют на эффективность обрабатывающего процесса.

Также следует обратить внимание на размер и вылет – эти показатели должны отвечать требуемым размерам детали.

Сравнительная таблица разных видов фрез

В таблице представлены основные характеристики, позволяющие оценить применимость для конкретных задач:

Каждый тип подходит для конкретных операций и видов сплавов. Грамотный выбор обеспечит эффективность и точность металлообрабатывающих операций.

Как правильно выбрать инструмент

От выбора зависит эффективность, точность, экономичность производства, срок службы обрабатывающего оборудования. Существует три параметра, которые важно учесть.

Количество заходов

Этот параметр влияет на производительность и результат:

1. Малое количество заходов (2-3 зуба) – обычно имеют большую канавку для отвода стружки. Это делает их подходящими для черновой обработки и работы с алюминием, медью, марками мягкой стали.
2. Среднее (4-6) – универсальный вариант, подходящий для большинства задач. Подходят для стали, чугуна и некоторых нержавеющих сплавов.
3. Большое (6 и более) – имеют меньшие канавки для обрезков и предназначены для твердых, хрупких, высокопрочных сплавов (в т.ч. закаленной стали, чугуна).

Большее количество зубьев обеспечивает более гладкую поверхность при стабильном, непрерывном резании.

Тип удаления стружки

Эффективный отвод стружки важен для успешной металлообработки:

• большие и широкие канавки – обеспечивают свободный отвод большого объема стружечных отходов, предотвращают их налипание;
• узкие и мелкие – способствуют более стабильному резанию, предназначены для твердых и хрупких металлов, стружка у которых образуется в виде мелкой крошки.

Неправильный выбор геометрии выемок может привести к налипанию металлических обрезков, повреждению заготовки, перегреву и преждевременному износу.

Покрытие

К распространенным видам защитного покрытия относятся:

• TiN (нитрид титана) – обеспечивает хорошую твердость и износостойкость, подходит для стали, в т.ч. нержавеющей, чугуна, некоторых цветных металлов;
• AlTiN, TiAlN (титан-алюминиевые нитриды) – уменьшает трение, обеспечивает устойчивость к изнашиваемости, повышенным температурам (подходит для работы с твердыми, жаропрочными металлами);
• ZrN (нитрид циркония) – обладает повышенной гладкостью и антифрикционными свойствами, часто используется для алюминия и других цветных металлов (предотвращает налипание металлических отходов и обеспечивает более чистое резание);
• DLC (алмазоподобный углерод) – обеспечивает низкий коэффициент трения, применяется для графита, композитов и др.

Правильный выбор покрытия снижает трение, повышает твердость поверхности, улучшает термостойкость.

Условия хранения и эксплуатации

Любое приспособление не прослужит долго, если не соблюдать правила использования и хранения. Для предотвращения коррозии, повреждений лезвий и сохранения их геометрической точности важны:

• индивидуальная упаковка – предотвращает соприкосновение, которое может привести к сколам и повреждениям;
• чистота и сухость места хранения – отсутствие влаги предотвращает коррозию, другие повреждения;
• температурный режим – экстремальные температуры или их резкие колебания негативно влияют на структуру материала и покрытий.

Для хранения лучше использовать места, в которых исключены случайные удары и вибрации. Падение даже с небольшой высоты может привести к микротрещинам, которые проявятся при первом же использовании.

При эксплуатации важен правильный выбор под определенную задачу. К основным критериям относятся:

1. Материал заготовки. Например, для алюминия лучше брать фрезы с большим углом спирали (например, 45-55 градусов). Для нержавеющей стали требуется более прочная геометрия кромки и покрытия типа TiAlN или AlTiN для повышения термостойкости.
2. Тип операции. Черновая, получистовая, завершающая обработка, фрезерование пазов, торцевание — каждая операция требует своей геометрии и количества зубьев.
3. Вид оборудования.

Для станков ЧПУ важны точность и наличие специализированных покрытий, способных выдерживать высокие скорости и подачи. Например, предлагаемые брендами SANDVIK, ISCAR, SECO.

При настройке режимов важно обращать внимание на скорость резания, подачу. Недостаточная подача может вызвать трение и износ, избыточная — поломки, повреждение детали. Глубина и ширина реза должны соответствовать мощности станка.

Инструмент должен надежно закрепляться в патроне, чтобы избежать вибрации. Это приводит к снижению качества поверхности, быстрому износу и повышенным нагрузкам на шпиндель. Необходимо регулярно осматривать лезвия. Если они затупились, это ухудшит качество обрабатываемой детали, приведет к повышенным нагрузкам на оборудование, перегреву и поломкам.

Правильное хранение и соблюдение условий эксплуатации продлит срок службы оборудования, повысит эффективность металлообработки.

Фрезерные станки широко используются в металлообработке, деревообработке и других отраслях промышленности. Одним из ключевых элементов оснастки являются оправки, которые обеспечивают надежное крепление режущего инструмента и передачу вращательного момента от шпинделя. В зависимости от типа фрезерного станка и выполняемых операций применяются различные виды оправок. В этой статье рассмотрим их классификацию, конструктивные особенности и сферу применения.

Классификация оправок для фрезерных станков

Оправки можно разделить на несколько категорий по следующим критериям:

• По типу крепления (конусность, хвостовик, фланцевое соединение);
• По назначению (для концевых, торцевых, дисковых фрез и др.);
• По конструкции (цельные, сборные, разжимные).

Рассмотрим основные виды оправок подробнее.

Основные виды оправок и их особенности

Оправки с конусом Морзе

Используются в универсальных и вертикально-фрезерных станках. Конус Морзе (MT) обеспечивает точную центровку и надежную фиксацию.

Оправки с конусом 7:24 (ISO, SK, BT, CAT)

Применяются в современных станках с ЧПУ. Конус 7:24 обеспечивает быструю смену инструмента и высокую точность.

Разновидности:

• SK – стандарт DIN 69871 (Европа);
• BT – японский стандарт (JIS B 6339);
• CAT – американский стандарт (ANSI/ASME B5.50).

Гидропламповые оправки

Используют давление жидкости для фиксации инструмента, что обеспечивает высокую точность и минимальное биение.

Применение:

• Высокоскоростная обработка (HSM);
• Чистовое фрезерование с минимальными допусками.

Термопламповые оправки

Инструмент фиксируется за счет теплового расширения оправки. При нагреве отверстие расширяется, после остывания – плотно обжимает хвостовик фрезы.

Применение:

• Высокоточная обработка;
• Микрофрезерование.

Цанговые оправки

Используют цанговый зажим для фиксации инструмента. Подходят для концевых фрез с цилиндрическим хвостовиком.

Типы цанг:

• ER (самые распространенные);
• TG;
• DA.

Фрезерные оправки с концевыми фрезами

Предназначены для крепления концевых фрез и используются в горизонтально-фрезерных станках.

Особенности:

• Жесткая конструкция;
• Возможность установки нескольких фрез;
• Используются в пазовании и профильном фрезеровании.

Оправки для торцевых фрез

Имеют фланцевое крепление и применяются для установки крупногабаритных торцевых фрез.

Как выбрать оправку для фрезерного станка?

При выборе оправки учитывайте:

1. Тип станка (вертикальный, горизонтальный, ЧПУ);
2. Вид обработки (черновая, чистовая, высокоскоростная);
3. Тип фрезы (торцевая, концевая, дисковая);
4. Требуемая точность (гидро- и термопламповые – для высокоточной обработки, цанговые – для универсальных задач).

Заключение

Оправки для фрезерных станков играют ключевую роль в качестве и точности обработки. Выбор подходящего типа зависит от технологических задач, оборудования и требований к производительности. Для тяжелых режимов резания лучше подходят оправки с конусом 7:24, для высокоточной обработки – гидро- и термопламповые, а для универсальных работ – цанговые. Правильный подбор оснастки позволит повысить эффективность фрезерных операций и продлить срок службы инструмента.

Металлорежущий инструмент – это ключевой элемент в обработке металлов, применяемый в машиностроении, приборостроении, ремонтных работах и других отраслях промышленности. Он позволяет придавать заготовкам нужную форму, размер и шероховатость поверхности. В этой статье рассмотрим классификацию, основные виды, материалы изготовления и сферы применения металлорежущего инструмента.

Классификация металлорежущего инструмента

Металлорежущий инструмент классифицируется по нескольким признакам:

• По виду обработки: точение, фрезерование, сверление, шлифование, протягивание и др.
• По конструкции: цельный, составной, сборный.
• По способу крепления: насадной, хвостовой, оправочный.
• По материалу режущей части: быстрорежущая сталь, твердый сплав, керамика, алмаз и др.
• По точности обработки: черновой, чистовой, отделочный.

Основные виды режущего инструмента по металлу

Резцы

Используются на токарных, строгальных и долбежных станках. Бывают проходные, отрезные, расточные, резьбовые и фасонные. Применяются для наружной и внутренней обработки заготовок.

Фрезы

Предназначены для фрезерования плоских, фасонных и винтовых поверхностей. Различают:

• Цилиндрические
• Торцевые
• Дисковые
• Угловые
• Фасонные
• Концевые

Сверла, зенкеры, зенковки и развертки

• Сверла – для создания отверстий (спиральные, перьевые, кольцевые).
• Зенкеры – улучшают качество и точность отверстий.
• Зенковки – формируют фаски и углубления под головки крепежа.
• Развертки – финишная обработка отверстий с высокой точностью.

Протяжки и прошивки

Протяжки – для обработки внутренних и внешних поверхностей сложной формы (шлицы, пазы).

Прошивки – создают отверстия методом продавливания.

Зуборезный и обкаточный инструмент

Зуборезные фрезы, долбяки – для нарезания зубьев шестерен.

Обкаточные инструменты – для чистовой обработки зубчатых колес.

Резьбонарезной тип режущего инструмента

• Метчики – нарезание внутренней резьбы.
• Плашки – нарезание наружной резьбы.
• Резьбовые фрезы и резцы – для точной обработки резьбы на станках.

Абразивные виды

Шлифовальные круги – для финишной обработки и заточки.

Абразивные ленты и бруски – ручная и механизированная шлифовка.

Ручной металлорежущий инструмент

• Ножовки по металлу
• Напильники
• Ручные метчики и плашки
• Зубила

Сферы использования металлорежущего инструмента

Металлорежущий инструмент применяется в:

• Машиностроении и автомобилестроении
• Авиационной и космической промышленности
• Металлообработке и ремонтных мастерских
• Производстве инструментов и оснастки
• Строительстве и энергетике

Из каких материалов они изготавливаются?

Быстрорежущая сталь (HSS) – для резцов, сверл, фрез.

Твердые сплавы (ВК, ТК) – для обработки твердых металлов.

Минералокерамика и керметы – для высокоскоростной обработки.

Алмаз и кубический нитрид бора (CBN) – для шлифовки и чистовой обработки.

Инструментальная сталь (У7–У12, ХВГ) – для ручного инструмента.

Заключение

Выбор металлорежущего инструмента зависит от типа обработки, материала заготовки и требуемой точности. Современные технологии позволяют изготавливать инструмент с высокой износостойкостью и производительностью, что делает его незаменимым в промышленности и ремонтных работах.
